я вот решил поделиться результатами своих экспериментов с вв катушками.
конструкция похожа на предложенную в теме “Схема Тесла-Грея. Аномальный баланс мощности”, однако в отличие от автора Тесла-Грея я не считаю искру источником энергии.
собственно о девайсе:
экспериментируя с качером, на коленках собрал девайс с интетресным
эфектом (см. рисунок).
при подстройке конденсатора наступает момент когда ток от источника минимален и недостаточен для питания нагрузки (в моём случае лампочки) а ток на выходе максимален, превышает входной и обеспечевает работу нагрузки.

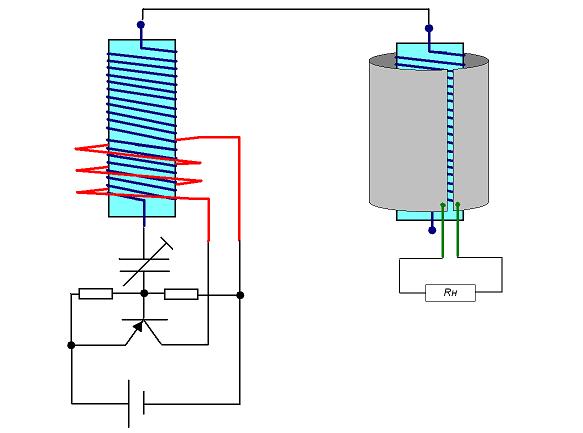

девайс представляет собой два трансформатора Тесла T1 и T2 у которых одноименные выводы соединены проводником , при этом второй вывод T2 не используется.
опыт проводил с конусовидными трансформаторами, намотанными на пластиковых стаканах ~0,5л (от чудо йогурта), провод 0,355 виток к витку до полного заполнения ~ 450витков. с обычными целиндрическими не заработало. причина пока не ясна, попробую изготовить еще несколько различных катушек.
в качестве первички Т1 лучше использовать литцендрат или несколько параллельных обмоток толстым проводом.
в качестве токосъёмной обмотки в T2, сплошной экран с разрезом из алюминиевой фольги высотой ~ 3/4 от высоты Т2.
для первички Т1 и экрана Т2 количество витков не столь принципиально, важна большая площадь поверхности проводников.
два трансформатора использовал чтобы исключить индуктивную связь первички Т1 и экрана Т2.
транзистор кт 3102, подстроечный конденсатор 7-30pF, резисторы смещения подстроечные 2,2к и 47к. питание 5V DC.
девайс очень капризный в настройке. для начала нужно получить стабильную работу качера и передачу мощности на Т2. затем, двигая экран по высоте Т2, получить максимальную мощность на нагрузке, а подстроечным конденсатором и резистором в цепи база-эмиттер свести потребляемый ток к минимуму.
А что есть по настоящему заземлить?
Именно заземление в реальную землю или батарея подходит?
На самом деле подобная схема довольно хорашо работает и без особого заземления, конец 2-й котушки к любому большому металическому телу. Я от такого чуда питал лампу выпрямительную только схема малость помощнее была. Нагрузку на 2-й котушке схема чуствует 😕 если перегрузить то может и генерация сорватся, у меня правда база почти всегда просто в воздухе висит.
SEVER Пост: 146499 От 05.Dec.2008 (19:44)
я вот решил поделиться результатами своих экспериментов с вв катушками.
конструкция похожа на предложенную в теме “Схема Тесла-Грея. Аномальный баланс мощности”, однако в отличие от автора Тесла-Грея я не считаю искру источником энергии.
Молодцом только слоев по съему энергии побольше 😶 и лучше применить сетки…
_________________ Все что человек может постичь он может достичь.
Какова длина проводка, соединяющего вв катушки?
В каких местах схемы светится отвертка с неонкой, если подносить? Где сильнее, слабее?
Яркость лампы зависит от взаимного расположения катушек? (нет ли индуктивной связи?)
Ну и, кт3102 структуры NPN однако 😀
PS. Шунтируй качер хорошим кондером, меряй ток стрелочником, может, все "чудеса" пропадут.
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
1. длинна проводника и взаимное расположение катушек не имеет значения. две ВВ катушки использованы только чтобы исключить индуктивную связь. в идеале девайс делается из одного трансформатора.
2. неонка светится так как и должна светиться от Тесла транса.
3. нет не зависит (индуктивной связи нет)
4.нуи что, что NPN? это что-то означает? он мне просто подруку попал.
сегодня включил девайс с самым хилым источником питания какой нашёл - 8,5 V, 60 mA, DC
вот что вышло
а и не будет аномальностей в самом трансформаторе.
всё дело в том отчего его питать.
я считаю, что качер имеет аналогию с мотором Бедини.
в данном девайсе вместо мехенических частей и магнитов использована индуктивность.
_________________ Намного проще о том пи...ть, чего ни кто не понимает.
Пинать можно и нужно. только по охоте сильно не бейте! а то отобъёте
Пинаю. Больно. 😏 А теперь проведи аналогию между тепловым насосом и этим девайсом. И Что там Тесла про воронку в ванне говорил? Да будет свет?
PS: СЕ тут пока не будет(не все запчасти), но это одна из обязательных деталей гравицапы. 😏 Кстати, межвитковую емкость можно устранять иными методами, не только меняя длину витка но и используя корзинчатую намотку, как например у хендершота. И еще наблюдение, у разных деятелей культуры рядом с кз-витком обязательно присутствовал какой либо кусок железа(читай магнитопровод).

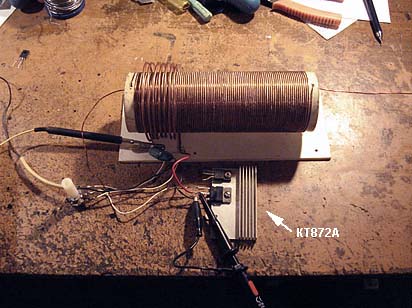

Собрал качер-**ячер 😀 . Данные: индуктор 7 витков медный провод 2.2 мм, диаметр 73 мм, длина 30 мм. Вторичка 89 витков 0.9, шаг около 1.5 мм, диаметр 57 мм, длина 170 мм. Схема стандартная. Транзистор кт872а. Частота генерации вхолостую около 7 МГц, если подносить руку, снижается до 3-4 МГц. Запускается довольно большим током базы, около 10 ма, а потом можно смещение крутить до 0, генерация сохраняется, правда, если слишком не нагружать. В общем, пока ничего интересного не увидел. Лампочки светятся там, палец дымится. Стриммера нет, видно, маловато напряжение питания (20в).
Транзисторы в порядке испытаний:
кт817г - что-то генерил, но быстро сдох
кт805 металл - нет генерации
кт840б металл - нет генерации
mje13007 - генерация есть, почти синус, срывается от пальца на коллекторе
кт872а - отличная генерация

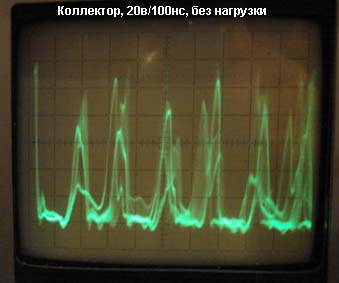

Интересно: когда цепляю ЛДСку U-образную одним проводком, потребление 160 ма, а когда двумя вместе, потребление 140 ма, а яркость заметно больше (большая часть лампы светится), и импульсы на коллекторе выше.
Eduard молодцом!!! Я так понимаю это твой первенец – поздравляю!!! У тебя нет фитонки потому что вторичка слишком толстым проводом 😶, 0.9 а надо 0.3 максимум, да и диаметр ВВ 57 мм – слишком на многое претендует 😕 – хотя пойдет 😶. Сразу захотелось помощней? Ну дык те транзисторы и не потянули им напруги в базе не хватило чтобы закрываться… Максимум что они могли дык сгореть поэффектней. И все же больше эффектов ты получишь на менее мощной Тесле.
Хотя этот зверский девайс тоже пригодится – в качестве генератора для источника халявы 😬…
_________________ Все что человек может постичь он может достичь.
AlexZander Пост: 147507 От 09.Dec.2008 (11:39)
PS: СЕ тут пока не будет(не все запчасти), но это одна из обязательных деталей гравицапы. 😏 Кстати, межвитковую емкость можно устранять иными методами, не только меняя длину витка но и используя корзинчатую намотку, как например у хендершота. И еще наблюдение, у разных деятелей культуры рядом с кз-витком обязательно присутствовал какой либо кусок железа(читай магнитопровод).
AlexZander ну так что кались у тебя СЕ получилось или нет?
_________________ Все что человек может постичь он может достичь.
, добавлю, что напряжение более чем достаточно. У меня БП 12В-0.6А Фитонка 5-6 мм. Толщина трубки нормальная, а вот провод действительно толстоват. Шаг намотки не нужен, виток к витку и примерно 200-400 (из маленькой Теслы, на бумажном каркасе я этот девайс делал. Тупо, совершенно, для максимальной фитонки постепенно отрезал ножницами). Первичку неизолированным проводом на банке из под соли d7 cм. И также по максимуму фитонки витки крокодилом фиксировал. Результат - работает часами в качестве светильника на обычную лампочку 220В. Транзистор еле теплый.
суть моего эксперимента заключалась не во вдутых в качер вольтах и амперах и не в длинне фитонке. дымящиеся пальцы и фитонки - это потери.
тут дело в отсутствии связи между входной обмоткой и экраном.
всё что надо для счастья: с минимальными затратами создать импульс в первичке, снять возмущение вв катушки с минимальными потерями.
_________________ Намного проще о том пи...ть, чего ни кто не понимает.
SEVER Пост: 147809 От 10.Dec.2008 (08:30)
суть моего эксперимента заключалась не во вдутых в качер вольтах и амперах и не в длинне фитонке (...)
тут дело в отсутствии связи между входной обмоткой и экраном.
всё что надо для счастья: с минимальными затратами создать импульс в первичке, снять возмущение вв катушки с минимальными потерями.
Sever, тут я совершенно согласен с тобой, и у меня цель та же, снять мощность. Дайте времени, это только первые шаги. Провод искать надо где-то... исчез он у нас из продажи, никакого нету, хоть готовые трансы покупай для разматывания.
_________________ И мню аз яко то имать быть, что сам себе всяк может учить.
а и не будет аномальностей в самом трансформаторе.
всё дело в том отчего его питать.
я считаю, что качер имеет аналогию с мотором Бедини.
в данном девайсе вместо мехенических частей и магнитов использована индуктивность.
тогда надо поставить мост на выходе с конденсатором или аккумулятором и проконтролировать баланс мощностей. Хотя Тесла писал, что несмотря на то, что это электричество выполняет работу, он не мог зафиксировать силу тока, а напряжение могло достигать миллионы вольт, но работу тем не менее этот ток совершает, как и "обычный".
У всех неонки оранжевым светятся, как положено. А у меня неонка светилась ярким голубым светом, как ртутная лампа! Только на электродах чуток оранжевая корона d<1mm. Качер на лампе со строчником, но думаю, сторочник можно просто катушкой на феррите заменить. Питание 310в. Неонку лучше к аноду.
