Всем Бодрого времени суток, помогите собрать девайс (озонатор\ионизатор воздуха).
Хочу понять принцип действия, собрать и понаблюдать за эффектом очистки воздуха, если таковой имеется. Купить и расковырять не позволяет жена и кошелек 😀
Создать высокое напряжение не такая большая проблема. Устройства можно найти в старых ксероксах, катушка зажигания автомобиля, в телевизорах и т.д.
То есть там где это применяется. Раньше схемы печатались в журналах радио, моделист-констрктор и других изданиях. Главные компоненты высоковольтный трансформатор плюс умножитель напряжения.
В советское время был промышленный вариант озонатора в виде круга пластмассового размером с тарелку...конструкция-простейшая,просто тупой умножитель,226-е диоды и
кондючки МБМ толи на 0,1,то ли на 0,025 мкф....и все...и никаких трансов,а да,еще на выходе васокоомники стояли,чтобы летальных исходов не было...
Это самое дешевое получается решение....
_________________ Обьективная реальность-бред,вызванный недостатком алкоголя в крови...
////cvetocheck | Post: 162062 - Date: 16 Feb 2009 08:37
Всем Бодрого времени суток, помогите собрать девайс (озонаторионизатор воздуха).////
озонатор - это устройство выдающее молекулу О3 крайне реакционную , она может создавать с производными воздуха х.з.что и азотную кислоту в том числе. В медицине находится в зоне работы озонатора не рекомендуется - башка будет болеть.
Озон вырабатывают либо лампы УФО - это самый простой вариант - купить в медтехнике - лампа похожа на 40-овку ЛДС, но чутъ короче размерами и прозрачная(дроссель , стартер те же самые)...
или получать озон путём продувки воздуха через ВВ разряд , ну хотьбы от автобобины (способ неэффективен , радиопомехи прут).
ионизатор - это отрицательные ионы , получают путём продувки воздуха через камеру. В середине камеры стоит просто натянутая проволочка на которую подаётся примерно от минус 5киловольт.
По любому для чистки помещения ЭТО не годится , а лучше всего - это короб с фильтрами и с продувкой через короб воздуха помещения - типа маломощный пылесос "сам на себя". Такие установки применяются на производстве с повышенной требовательностью к чистоте окружающей атмосферы(в производстве лекарств).
Вод.
Другой вопрос, в марке-2 стоит озонатор, как-бы помогающий связать молекулы накуренного воздуха, чтоб типа не воняло. Но воняет при любом раскладе(включено, или нет). Может все-таки не озонатор(когда ионы+), а эрионатор(ионы-) таки спасет?
FindZimorodok Пост: 162240 От 17.Feb.2009 (18:34)
Другой вопрос, в марке-2 стоит озонатор, как-бы помогающий связать молекулы накуренного воздуха, чтоб типа не воняло. Но воняет при любом раскладе(включено, или нет). Может все-таки не озонатор(когда ионы+), а эрионатор(ионы-) таки спасет?
хороший вопрос... суть девайса именно в очистке воздуха, причем воздух очень напоминает горный...
Хе, воздух то горный, только как в том анекдоте - как под елочкой насрали. Кажется Чижевский и предупреждал о вреде ионов плюсовых. А вот про минус не ясно, насколько вредно. Ну по крайней мере пыль в любом случае электризуется и куда нибудь липнет.
Если требуется чистый воздух,полезный для здоровья, а не просто "собиратель пыли", то люстра чижевского прекрасный, а может и единственный способ.
В инете полно статей, например тут: [ссылка] про полезность и работу люстры чижевского.А, например здесь: [ссылка] собраны схемотехнические варианты высоковольтного блока питания.
Я ,наконец, собрал эту люстру и подтверждаю положительные эффекты, воздухом приятно дышать😊, тока главное включать ненадолго(минут на 15-20) и проветривать комнату перед сеансом-- "передозирока" неприятна.

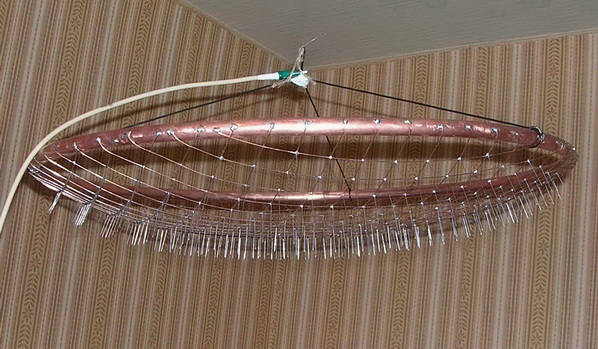

На изготовление излучателя ушло 3 дня: на строй-рынке купил 2.4 метра медной трубки(сантехника) диаметром гдет 1 см. Соединив концы - получ обруч, для сетки использовал помеднённую стальную сварочную проволку.
Для тех,кто захочет сделать:разработал способ изготовления сетки для люстры.😕 Итак,берете фанерку метр на метр, рисуете сетку с ячейками 35 на 35 мм под имеющийся обруч, сверлышком 0.5 в узлах сетки делаете отверстия, в которые запихиваются булавки с ушками. Потом режете проволоку, продеваете через ухи и места пересечения проводов пропаиваете.Затем получившуюся сетку с иглами внимаете из фанеры и придаёте выгиб в сторону остиев иголок...И,заключительный этап-- припаиваете сетку к кольцу --паяльник придется поискать ват на 200.Для понта можно покрыть люстру от коррозии прозрачным лаком(что я и сделал).
Для сборки блока питания проще всего использовать строчнег твс 110 ла-- там готовая фторичка, эалитая эпоксидкой в пластике. Затем мотается 2 обмотки по 7-8 витков толстого провода. Для раскачки можно использовать автогенераторную схему,но это хуже-- нельзя регулировать параметры. Поэтому я взял генератор на тл 494 (http://flyback.org.ru/viewtopic.php?p=50826#50826) к ней прицепил дрова( Простой драйыер полевиков/игбт (замена UCC)-оттуда же) и полевики irf460. Питал от аккамулятора 12 вольт, но потом, чтобы работало от сети взял транс на 12 вольт,припаял выпрямитель и т.д.
Затем включил это дело и настроил частоту генератора по минимому потребления-- гдето 160 кгц(смотреть осцилом). Это очень важный момент- при слишком низкой частоте- лишнее потребление, а при слишком высокой- резонансы, такие, что дуга становится сантиметра 2(чуть не спалил вторичку). При мин. потреблении-- дуга где-то 5-7 мм.Скважностью можно регулировать мощность дуги--можно отдельный переменник вывести.
Слудующий шаг-- изготовление умножителя.Есть несколько вариантов: 1.взять умножитель УН-9/27 от телека, и его немного переделать( [ссылка] внизу страницы ) 2.Самодельный умножитель- я решил сделать его супернадёжным,поэтому воспользовался советами отсюда [ссылка] ,и сделал 6 составных высоковольтных диодов(брал по 15 диодов her208), затем спаял их с 6 кондерами кви-3 470 ПФ на 16 кв и полученный множик залил эпоксидкой, дабы не коронило.
При включении получился разряд на 7!сантиметров-- пришлось уменьшить ширину импульса до получения разряда 3 см.
Потом смонтировал блок в пласт корпусе-- подсоединил заземление(батарея) к + умножителя,а к - высоковольтный провод протянул к самой люстре.
При нормальной работе потебляет 1.3 ампера 12 вольт, "размазывания" пыли по стенам не замечено,наверно благодаря частым проветриваниям.
На лицо - прекрасно работает-- подносишь руку- дует прохладный ветерок с игл, а кусочек ваты притягивается где-то- с метра. Следует в темноте проверить отсутствие коронного разряда(чтоб озон и вредн газы не образовывались)-и соответствующе отрегулировть выходное напряжение умножителя(скважностью в моём случае). Так что делайте на здоровье!
vodoprovodchik Пост: 162234 От 17.Feb.2009 (17:31)
а лучше всего - это короб с фильтрами и с продувкой через короб воздуха помещения - типа маломощный пылесос "сам на себя". Такие установки применяются на производстве с повышенной требовательностью к чистоте окружающей атмосферы(в производстве лекарств). Вод.
Фильтр снимает(!) отрицательную ионизацию. Чижевский проводил опыты на крысах - давал дышать им читым воздухом, пропущенным через 20см (кажется) слой ваты. Через пару недель крысы сдохли! Вот. А ещё от недостатка отрицательных ионов может возникнуть "Болезнь легионеров":
... остановила завод Форда. На автомобильном заводе Ford Motor Co. рядом с Кливлендом началась эпидемия "болезни легионеров", острой формы пневмонии, передающейся через зараженную питьевую воду, сообщает AP. В среду, после того как от "болезни легионеров" умер четвертый рабочий, деятельность завода решено было на время приостановить. Трое рабочих предприятия уже находятся в больнице с признаками пневмонии. Между тем еще не доказано, что именно завод стал рассадником заболевания. В данный момент ведется проверка здания и всех источников воды, находящихся на его территории. Это может занять от 5 до 10 дней. "Наша компания принимает экстренные меры для того, чтобы бороться с этим, - заявил представитель Ford Motors Co., - и мы сотрудничаем со всеми службами охраны здоровья. Безопасность наших служащих для нас важнее всего".
mike, у меня поменьще люстра, наверное с тарелку, тоже иголки, и ветерок дует... Главное чтобы не было никаких посторонних запахов при работе устройства!
Йэс, до появления озона доводить не надо! К сожалению, есть и минусы:
1. Пыль на стены/обои вокруг липнет так, что не отмыть - мелкая и жирная.
2. Кот/кошка быстро заряжаются и начинают сходить с ума. 😘
3. Всё-таки электростатическое поле не постоянное, а на частоте 160кгц - излучает. 🙄
