Первый пост темы: SEVER Post: #146499 От:05.12.2008 (22:44) я вот решил поделиться результатами своих экспериментов с вв катушками.
конструкция похожа на предложенную в теме “Схема Тесла-Грея. Аномальный баланс мощности”, однако в отличие от автора Тесла-Грея я не считаю искру источником энергии.
собственно о девайсе:
экспериментируя с качером, на коленках собрал девайс с интетресным
эфектом (см. рисунок).
при подстройке конденсатора наступает момент когда ток от источника минимален и недостаточен для питания нагрузки (в моём случае лампочки) а ток на выходе максимален, превышает входной и обеспечевает работу нагрузки.
девайс представляет собой два трансформатора Тесла T1 и T2 у которых одноименные выводы соединены проводником , при этом второй вывод T2 не используется.
опыт проводил с конусовидными трансформаторами, намотанными на пластиковых стаканах ~0,5л (от чудо йогурта), провод 0,355 виток к витку до полного заполнения ~ 450витков. с обычными целиндрическими не заработало. причина пока не ясна, попробую изготовить еще несколько различных катушек.
в качестве первички Т1 лучше использовать литцендрат или несколько параллельных обмоток толстым проводом.
в качестве токосъёмной обмотки в T2, сплошной экран с разрезом из алюминиевой фольги высотой ~ 3/4 от высоты Т2.
для первички Т1 и экрана Т2 количество витков не столь принципиально, важна большая площадь поверхности проводников.
два трансформатора использовал чтобы исключить индуктивную связь первички Т1 и экрана Т2.
транзистор кт 3102, подстроечный конденсатор 7-30pF, резисторы смещения подстроечные 2,2к и 47к. питание 5V DC.
девайс очень капризный в настройке. для начала нужно получить стабильную работу качера и передачу мощности на Т2. затем, двигая экран по высоте Т2, получить максимальную мощность на нагрузке, а подстроечным конденсатором и резистором в цепи база-эмиттер свести потребляемый ток к минимуму.
Надурить тока дурака можно, так что не волнуйся. Вот лучше подскажите кто-нить, как бороться с тем, что нормальный стриммер только при размещении первички у горячего конца вторички?
При размещении первички у холодного конца фиговенький такой стриммерок ~2мм. Обернул первичку целлофановым пакетом и надел на горячий конец. Результат - пушистик с основным лепестком ~12мм. Первичка 10-15 витков, просто кусок проволоки смотал.
Пробовал перекинуть обе катушки - не помогает.
Народ кто нибудь знает что за конденсаторы ridigizid capasitors ? Наудин пишет
что только такие кондеры можно использовать для холодного электричества.
и у меня такое бывает. это наихудший вариант в плане КПД! почти КЗ вторички через емкостную связь (если вобще понятие кз применимо к емкостному трансформатору). скорее всего первичка и вторичка имеют неверное соотношение. можно попробовать подобрать первичку, но для начала, попробуй транзистор другой структуры.
_________________ Намного проще о том пи...ть, чего ни кто не понимает.
А я про КПД вот что заметил:
первую ВВ катушку мотал ПЭЛ-0.2 на картонной трубке от пищевой фольги 30мм диаметром и высотой где-то 250мм. Первичка на картонном тубусе от коньяка ~100мм диам.
Так вот транзисторы кт805БМ грелись сильно и вылетали от "просто чиха".
стриммер был где-то 20мм, таким шариком.
Потом заменил ВВ катушку на бОльшую, диаметром 52мм (канализационная пластиковая)ПЭШО-0.16 витки не считал,(на всю трубу, сколько влезло)
и транзистор стал еле тёплым, а стриммер увеличился где-то на 30%
Сегодня попробую:)

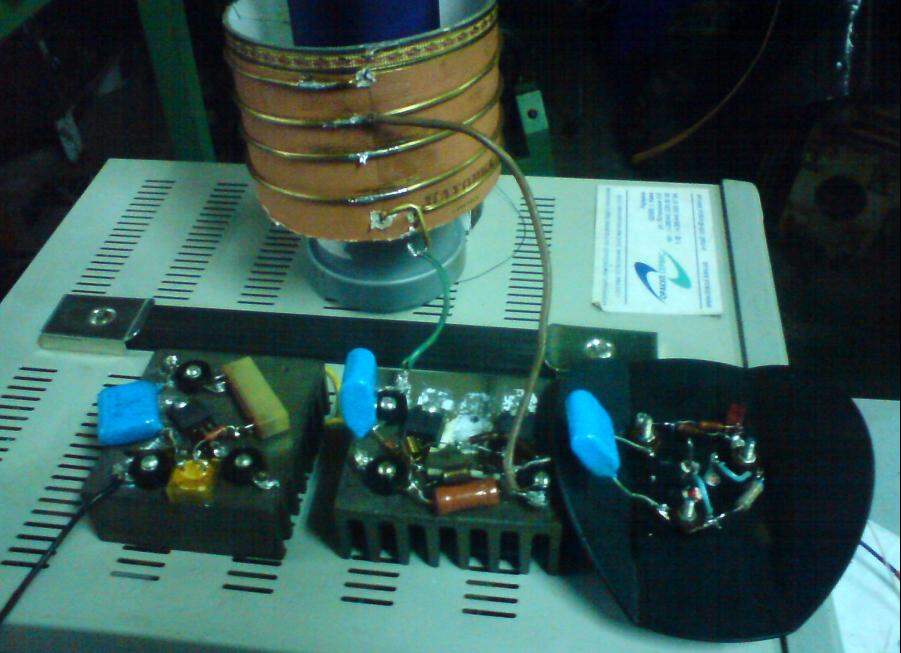

Пока пробовал два и даже три кт805 в паралель. Надежность выше.
И п-н-п транзистор ГТ806в, но изменений не заметил😕
SEVER имеет значение германий или кремний? Какие Вы пробовали
транзисторы из п-н-п?
германиевые транзюки в блокинг-генераторах проще запустить, но у них ток утечки великоват, ну и нагрев соответсвенно. у меня 2N3055 стоит в железяном корпусе, дык ему и радиаторане надо при 20В питания и токе 1.5А
А вообще, если есть пара тестеров или БП лабораторный, то сразу мощность прикинуть можно. Например, у меня самый первый качер на кт819 жрал 2А при 9В, т.е. 18Вт - транзюк в пластике был и калился до 80град., хоть и с радиатором был. У кого оформилась нормальная система обмоток, при которой схема потребляет минимум? Пожалста фоты в студию... хе-хе. Полевик бы кто потестил, а?
_________________ Не бойся делать то, чего не знаешь. Ковчег построил любитель - профи создали Титаник.
Большое всем спасибо за дельный совет. Мне вот тут пришел в голову способ офигенного поднятия кпд, в планах собрать полукиловатный девайс, а у мну первичка на горячем конце...
я пока остановился на кт819. из p-n-p пробовал 818 и кучу разных буржуйских.
хорошо работает на 2sk1512 (полевик). только с полевиком без резисторов не обойтись.
думаю, что при правильной настройке будет работать и нехило фитонить даже на кт315.
к сожалению в слепую настолько хорошо настроить не могу. так что обладателям осциллографов и карты в руки.
а вобще транзистор побоку какой. всё дело в индуктивностях.
_________________ Намного проще о том пи...ть, чего ни кто не понимает.

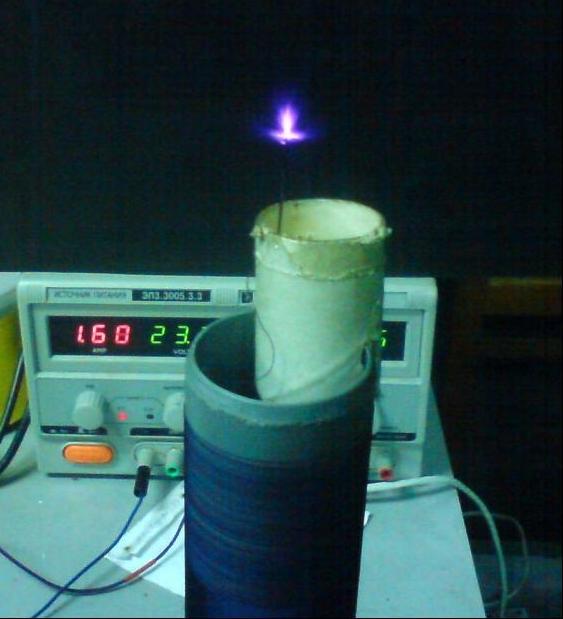

А вот фитонка. Пробовал подключать вразрыв к базе лампочку как писал zvezda,
правда 220 на 75 не нашел.
Пробовал такие -
36вольт 100вт ваще не светилась.
12вольт 10вт светила примерно 20% яркости
220вольт 100вт светила так же как и 12 на 10вт😳.Ток при этом возрос не значительно, фитонка уменьшилась в половину и транзисторы начали порядком нагреваться. Градусов до 80. Нужно рыть дальше.
Вообщем zvezda нашел что-то интересное, молодец.

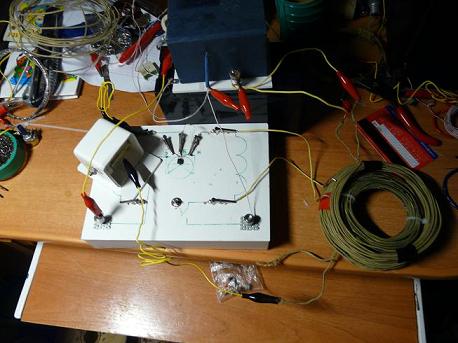

в тему качера без ВВ катушки:
от светодиодов перещёл на лампочки.

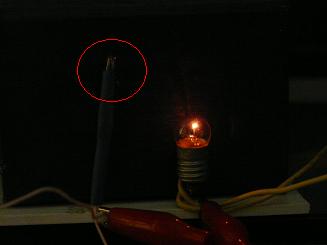

на фото маленькая лампа включена в разрыв цепи питания качера, а "большая" на приёмной катушуечке.
вот так же как и малая лампочка, ни какие относительно простые приборы не видят потребляемую мощьность достаточную для питания нагрузки.
СЕ не СЕ, а воровайка получается класная😶
Размер: 47.07 KB
Размер: 16.20 KB
_________________ Намного проще о том пи...ть, чего ни кто не понимает.

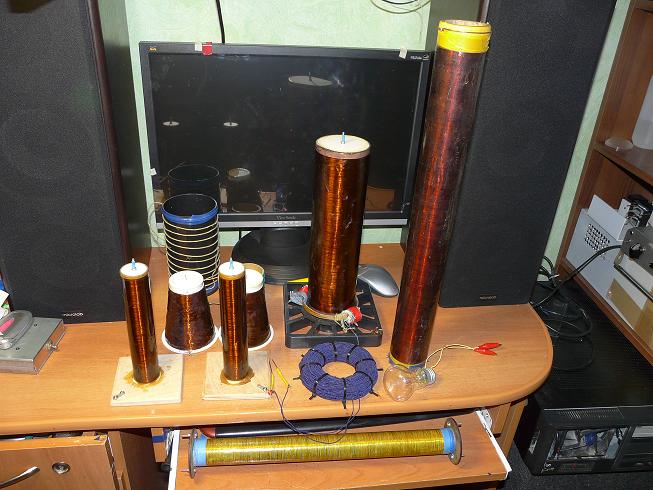

вот мои ВВ катушки для Тесла-Бровина.
на любой вкус и цвет. видимо поэтому я и не испытываю особых затруднений с настройкой качерана всякие режимы с фокусами-покусами😈
Размер: 75.52 KB
_________________ Намного проще о том пи...ть, чего ни кто не понимает.
катушки - это что... а вот колонки, колонки-то!..😬
_________________ we the willing, led by the unknowing, are doing the impossible for the ungrateful. We accomplished so much with so little we are capable to do anything with nothing
OPTICUT110H Пост: 170460 От 26.Mar.2009 (21:28) Нет, это не я, Selvery спасибо, но у него 4500 витков 0,1, А У МЕНЯ всего 400, и тоже самое лампочка в цепи базы еле греет,,😕
О, ну тогда так:
Северу - респект и уважуха за интересные опыты с простыми схемами и обнаруженные эффекты. А Звезде спасибо, заострил внимание ....
А вообще получается с лампочкой передача энергии как бы по одному проводу, ведь второй конец ВВ катухи висит в воздухе..
На счет СЕ так сразу не скажешь, пытался сегодня цеплять лампочку 220х60вт
добился 100% яркости , только когда прицепил последовательно с ней кондёр на тыщу пик.Что было под рукой. Правда и потребление выросло до ста с хвостиком ватт🙄.Непонятно только как пара 805 справилась с такой нагрузкой😀 и ещё заметил, если апосля подобрать положение первички, то якость увеличивается, а потребление наоборот.
to ДедИван
Дедуля, ты где-то был прав. Помнишь разговор о заряде емкости от флайбэка?
Так вот у меня условия ужесточились. Заряжать емкость нужно до 500-800 В.
НО!!
Длительность импульса перезаряда конденсатора в КК около 12,5 мксек, перезяряжается он примерно на 85-90% от исходного напряжнеия, после чего его нужно дозарядить до 100% за этот же интервал в 12,5 мксек, а лучше еще меньше. Чтобы в этом интервале поместилось хотябы 5 импульсов флайбэка для подзарядки, мне нужно установить частоту задающего генератора 400 кгц. Получается чушь, и падает КПД схемы (полевик+диод не тянут).
Допустим делаеи как ты предлагал, - к моменту окончания перезаряда емкости, его уже "ждет" накачанный дроссель, с расчитанной энергией. Вся трудность в том, что условия перезаряда в процессе настройки явно будут меняться в том числе и возврат в %, и я не смогу точно знать в каждый момент на сколько его нужно подзаряжать, а ждать схема перезаряда пока он зарядится не может.
Если безконтрольно пустить этот процесс на самотек, мало того, Что прийдется это дело все время подкручивать, так возможен недозаряд, или что еще хуже перезаряд.
Тут наверное нужна схема которая бы измеряла амплитцду на кондере после каждого дозаряда, и если пошел перезаряд, то автоматом уменьшала-бы скважность следующего импульса генератора флайбэка . Что скажешь?
Может возникнут другте мысли ?
Колись 😎
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
OPTICUT Пост: 170759 От 28.Mar.2009 (00:46)
Так получается что количество витков можно компесировать подобрав емкость, но естественно добротностьт катушек будет уже не та,,,
