Первый пост темы: turist1 Post:
#165942 От:09.03.2009 (23:10)

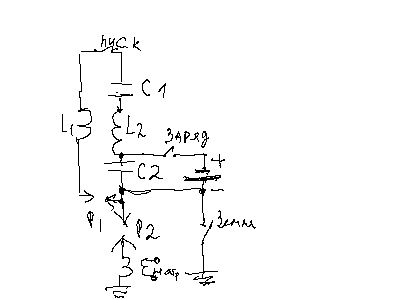

Вот схема с разрядником какая то придумалась.
Извините за корявый рисунок-еле нарисовал..
От источника заряжается верхний по рисунку конденсатор. Далее источник отключается..
Внизу-там где стрелочки нарисованы-это разрядники.
При подключении заряженного с1 к схеме-заряжается четвертый конденсатор.Через разрядник он разряжается в нагрузку.
От импульса обратной эдс катушки этот же конденсатор заряжается в обратном направлении,и после разряда схема приходит в исходное состояние.
При этом заряд С1 не расходуется-так как с2 и с3
гальванически его развязывют от цепи нагрузки.
Периодическое изменение заряда С1 происходит из за влияния на распределение зарядов в цепи остаточными зарядами четвертого конденсатора образовавшимися после разрядов (вернее влияние на остальную цепь зарядами образовавшихся в результате разрядов четвертого конденсатора, на тех пластинах С2 и С3 которые подключены к нему гальванически )
😊
пы.сы.
Сильно не бейте так как сам не уверен что будет работать..
Скорее всего работоспособность будет зависеть от величины обратного эдс катушки .
Есть еще мысль попробовать в другое плечо-между С1 иС3 включить еще одну катушку и связать ее с первой индуктивно как в LL контуре Иеронима для увеличения тока в плечах.
Что из этого может получится-не знаю.
