ахринеть... конусы у токаря. дальше дома электроэррозионная обработка на 3D станочке, дешевле выйдет на порядки. только мееееедленннооо.... флаг в руки, барабан на шею, будет результат - звоните

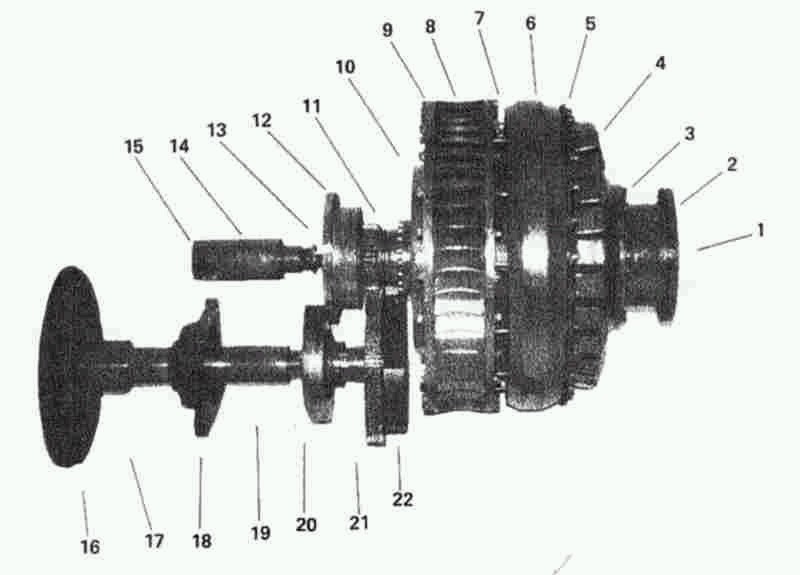

Может я чего-то не понимаю, но для чего "крышка наружного конуса", только для второго подшипника? Ведь струя вылетающая из сопла имеет долеко ненулевую скорость. Только направление меняется в зависимости от скорости врашения самого конуса. Почему бы на пути струи не поставить колесо с лопатками, которое как раз и вращалось бы в противоположную сторону. На приложенной картинке деталька номер 8.
Может я чего-то не понимаю, но для чего "крышка наружного конуса", только для второго подшипника? Ведь струя вылетающая из сопла имеет долеко ненулевую скорость.
Крышка наружного конуса - 1 для первого подшипника - дает опору для наружного конуса. 2 - струя направлена на эту деталь и придает наружному конусу дополнительно вращающий момент противоположный внутреннему конусу. 3 Канавки на этой детали (хотб и не просчитывались), но предположительно имеют форму как у Шаубергера.
Только направление меняется в зависимости от скорости врашения самого конуса.
Разве направление меняется? Скорость - да. но не направление.
Ну и назначение детальки 8 .... вполне вероятно что это и есть лопасти нагнетающего насоса. А деталька 4 может быть "крышкой наружного конуса".
да, канавки конуса в самом деле весьма сложно выполнить... У нас на заводе не берутся...
_________________ Нельзя победить закон сохранения энергии, но поторговаться можно
Для polial
Ага понял, сорри за невнимательность. В самой первой строчке написано... Я чего-то по рисункам решил что внутренний и внешний конусы собираются в одну деталь.
А неасчёт направления струи из сопла подумай сам. Если сопло стоит на месте, направление струи по касательной. А если же сопло двигается по окружности со скоростью(линейной) струи, то струя будет бить радиально.
