Если конкретно ГУ50, то до 60-120 Мгц в легкую,
а такие как ГУ19 и особенно ГИ7, то 500-600 МГц
запросто, только нет такой необходимости.
Если ГУ81 - то придется выложить от 2тыс до
10тыс в рублях, в зависимости от года выпуска,
со лежалыми лампами там есть большие сложности,
та что не рекомендую.
была у меня по сему поводу (увеличения мощности)
сделать генератор по схеме циклотрона, а это
как минимум удвоение мощности, жаль что со
ламповой схемотехникой я не большой спец,
но может кто здесь имеет опыт.

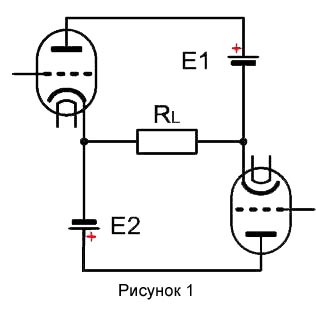

Сама идея схемы такая:
Дык, блин - только кучку параллельно соединёных блоков-усилителей
ток приличный надо.
В идеале ещё, чтоб всё резонанс (и каждый блок должен работать максимально синхронно)
Короче Генератор на 1-2 лампах и простейшие блоки-усилители
С них выход на одну точку, длинна проводов одинакова.
Обычные особенности для ВЧ схем ))
Мудрить нечего
При мне сплавили лезвие от бритвы и провлочку аллюминивую.
Там кто-то советовал генератор, усилитель, етс - чухня полная.
как только что-то попадает в контур, последний меняет свою рез.
частоту, поэтому так сложно со схемой. И сама она тоже капризная,
не сразу заработала. Там кстати нужно правильно подобрать смещение
проволочным резистором и что-то еще шунтовал по питанию дополнительно.
Любая мощная схемотехника для такого типа будет капризна по определению.
По ссылкам вроде на оффсайте кто-то пару дельных советы дал по настройке.
В любом случае нужен осциллограф и пробник поля как у связистов, в то
новая жертва физиотерапии получится ) еще - настраивать лучше в подвале,
или железном гараже - частота будет гуляеть сильно, мощность большая -
могут ведь и товарисчи приехать )
Юстас -Алексу😬😕
В промышленных ТВЧ применяют схему паралельного возбуждения (это когда холодный конец силового контура на земле, а не на +Питания и сам контур отвязан от анодного конденсатором)так для техники безопасности лучше...
Вообщем, ищите старые книги по ВЧ технике 50-60х годов. Ключевое слово -
блокинг - генератор.
Там кто-то советовал генератор, усилитель, етс - чухня полная.
Я советовал.
Если присмотришься к схемам индукционных печей, то увидишь, что там у всех есть блок-генератор и блок-усилитель ))
Причём, генератор - обычный LC контур
Так что про "чухню" не надо лепетать ))
А што плазмотрон тоже можно? схема есть?
В промышленности давно применяются индукционные плазмотроны вот
тока мощность надо не деццкую )))
OPTICUT Пост: 189729 От 07.Jul.2009 (12:48)
В промышленных ТВЧ применяют схему паралельного возбуждения (это когда холодный конец силового контура на земле, а не на +Питания и сам контур отвязан от анодного конденсатором)так для техники безопасности лучше...
Поподробнее если можно что это дает, пиковая мощность, частота и какие габариты "греете" лампой в 117 тыс. рублей ?
Если возникает необходимость расплавить металл (латунь, алюминий, цинк, серебро и др.) в небольших объемах, можно применить ВЧ-установку для плавки металлов индукционными токами. Общий вил установки показан на рис.1, а принципиальная электрическая схема изображена на рис.2.
Рис.1. Общий вид высокочастотной установки для плавки металлов
Генератор ВЧ генерирует колебания с частотой 27,12 МГц, он собран на четырех электронных лампах (тетродах). Неоновая лампа сигнализирует о готовности установки к работе. Ручка конденсатора переменной емкости (КПЕ) С выведена наружу. При наибольшей емкости КПЕ происходит быстрое нагревание куска металла, помещенного и ткгль, который вводится в катушку L. Для расплавления куска цинка
достаточно нагревать его в течение 15-20 с. Катушка L - бескаркасная, состоит из 10 витков провода ПЭВ 0,8, внутренний диаметр витка 12 мм. При необходимости увеличить диаметр катушки L, не изменяя частоты колебания работы генератора, можно воспользоваться расчетом, т. е. произвести пересчет катушки, связанный с изменением ее диаметра.
Принципиальная электрическая схема установки
Конденсатор С переменной емкости можно взять от радиоприемника (с удаленной каждой второй пластиной). Мощность установки такова, что она практически мгновенно нагревает до красного каления отвертку. Скорость плавления металла в таких установках зависит прежде всего от мощности генератора, частоты, потерь на гистерезис и на вихревые токи в куске металла. Лампы должны быть мощными, но число их при параллельном включении не должно превышать четырех.
Конденсаторы С1-керамические или слюдяные с рабочим напряжением 1500-2000 В, если применены триоды, резистор R не нужен. ВЧ-установка питается от сети переменного тока напряжением 127 или 220 В через выпрямитель, который можно смонтировать вместе с установкой или вынести в отдельный блок. При работе с установкой необходимо строго соблюдать правила техники безопасности.
Примечание. Данные дросселя Др в установке. Катушка без сердечника 10 витков, расстояние между витками 1 мм, провод ПЭВ 0,6, диаметр катушки 9 мм. Тигель - керамический. В качестве источника питания можно использовать любой силовой трансформатор от ламповых телевизоров или лампового радиоприемника, который имел не менее 5-6 радиоламп. Или, используя практический совет 25, произвести расчет и изготовить силовой трансформатор мощностью на 250-300 Вт.
Литература:
В.Г.Бастанов. 300 практических советов. Московский рабочий, 1986.
рис.1 Размер: 5.53 KB
рис.2 Размер: 7.87 KB
_________________ Не бойся делать то, чего не знаешь. Ковчег построил любитель - профи создали Титаник.

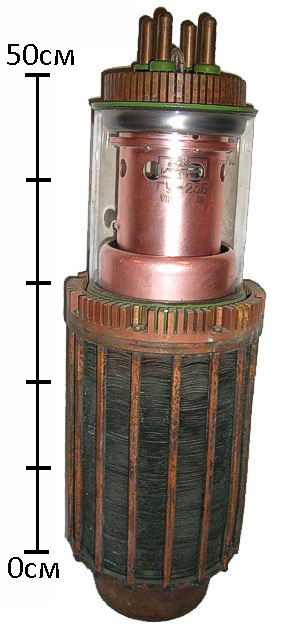

Лампа мочная, только накалa 1кВт жрет. 😳
100кВт мощность 10кВ анодное, рабочая частота 68кГц примерно
Сейчас делает напайки на резцы токарям
Вот кусок схемы,
Была шальная мысль, ее в качерный режим загнать😈, потом одумался😊
OPTICUT Пост: 189951 От 08.Jul.2009 (15:11)
только накалa 1кВт жрет. 😳
100кВт мощность 10кВ анодное, рабочая частота 68кГц примерно
Сейчас делает напайки на резцы токарям
Вот кусок схемы,
Была шальная мысль, ее в качерный режим загнать😈, потом одумался4>
респект постеру, а то думал все, ушел под лед с ответом)
а схема действитеоьно ценная ) Я ее немного подчистил и развернул, чтоб понятнее было, позже могу реконструкцию в SPlan сделать.
Поясните, к чему там вариатор стоит, и насколько я понял L7 выносная для нагрева ? При слове "шкаф" думал что дрова сушите (на фанеру, древесный монолит). И куда фазосдвиговые цепочки сверху ? Контроль мощности поля в катушках ? Частота низкая? на поверхностную закалку не рассчитано, прогрев внутренний - а сам резец хотябы оплавляет ?
Короткозамкнутой катушкой плавно регулируют мощность, есть ещё ступенчатая регулировка анодным напряжением 50%
L7 выносной индуктор, размером с чашку, число витков подбирается по рекомендованной в инструкции формуле.
Все катухи пустотелые, внутри циркулирует вода.
Вверху схемы ёмкостный делитель с детектором - контроль мощности.
Поправочка к верхнему посту - накал за 2кВт у той лампочки..
Ещё не плохо бы привести хотя бы усреднённые данные микроволновки ?
Вообще печь "белого плавления", если не ошибаюсь в названии в среде ювелиров делается из двух отработанных графитовых вставок с рогов тролейбуса и сварочного трансформатора. Сам не делал, но народ пишет что работает.
