Форум - Резонансные генераторы - Резонансный трансформатор Теслы - Здесь только про искровик - Стр:13
<] [ 1 | ... 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | ... | 227 ] [>
Модератор: ilnur
Первый пост темы: ilnur Post: #200230 От:15.09.2009 (11:02)
Шаг за шагом
олег-джан | Post:255744 - Date: 08.07.10(18:13)
СНК | Post: 255547 - Date: Wed Jul 07, 2010 9:31
Бытовая ФУМ лента в качестве межслойной изоляции годится? Написано 100% PTFE.


Говорят,что г-но.....да и структура у нее не сплошная,а деленная
на нити....
Скатайся на митинский рынок-купи маленький рулончик фторопласта..
хватит надолго....
Или как вариант-иди в цветочный киоск,прозрачная,хрустящая пленка,
в которую пакуют-это лавсан,тоже добротная изоляция...
Есть лавсановый скотч...который серого цвета,упаковочный...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...


himalart | Post:255747 - Date: 08.07.10(18:26)
СНК Пост: 255547 От 07.Jul.2010 (14:31)
Бытовая ФУМ лента в качестве межслойной изоляции годится? Написано 100% PTFE.


Еще вариант: в канцелярском магазине покупаешь папку типа "уголок" за 3 рубля. Это пластик толщиной 0.3. Отрезаешь ленту нужной ширины и мотаешь изоляцию нужной толщины.

dedivan | Post:255749 - Date: 08.07.10(18:32)
До кучи- хорошие пенальчики от таблеток с витаминами.
Там полистирол хорошего качества- не вторичная переработка.

_________________
я плохого не посоветую


toptamburg | Post:255764 - Date: 08.07.10(20:16)
олег-джан Пост: 255744 От 08.Jul.2010 (19:13)
...прозрачная,хрустящая пленка,
в которую пакуют-это лавсан,тоже добротная изоляция...
Есть лавсановый скотч..


И ещё есть бутылки - "полторашки",которые тоже лавсан (он-же ПЭТ,он-же
полиэтилентерефталат),но они толстые,это уже для "серьёзных дел".Изолирую такой плёнкой обмотки от ферритовых сердечников - высокое держит великолепно.

_________________
"Монстры в технике - от скудности ума."


СНК | Post:255773 - Date: 08.07.10(21:25)
Спасибо за помощь.

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)


himalart | Post:255822 - Date: 09.07.10(15:06)
Вопрос прежде всего к ДедуИвану. Но и ко всем, кто понимает...
Не получается чегой-то посмотреть ток в разряднике с помощью токового трансформатора, который здесь обсуждался. Показывает наводки от импульсного транса, но не ток внутри трубки. Что-то недосогласовано???
В приложении вордовский файл с осциллограммами.




Размер: 26.27 KB
72dfd0.doc
Размер: 169.00 KB

Sergh | Post:255829 - Date: 09.07.10(17:09)
Это емкостные импульсы через оплетку идут на корпус осциллографа.
Надо или развязать через маленький переходной транс с малой емкостью между обмотками, на ВЧ феррите, но тогда полоса пропускания не такая широкая, или делать два делителя, первый - у места измерения, второй - у места подключения к осциллографу, но это не уберет помехи, только ослабит. Некоторые промышленные делители так и сделаны - там такая коробочка на BNC- разъеме.
Резистор в цепи оплетки тоже немного помогает.

dedivan | Post:255953 - Date: 10.07.10(22:24)
Так мерять нельзя. В искре много всяких токов и электроны и ионы кстати и положительные и отрицательные есть.
Все в разные стороны летят, с разной скоростью - в целом в сумме и ноль может получиться.
Сдвинь трубку на один провод- и по порядку-
в плюсовом проводе, в минусовом и т д.
Почитай ЖТФ, там есть про технику измерения почти в каждой статье.
Ведь не зря и через рентген меряют и через прочее, тоже значит не получается просто напрямую ток измерить.
Такая она искра- куча разных носителей зарядов.
А разные скорости- разные токи.
Это понятно- 1 микрокулон просвистит в наносекунду - это тысяча ампер,
а тот же микрокулон пролетит за микросекунду- это всего ампер.
А реально ионы двигаются еще медленнее - 30 мкс, значит ток получается всего 30 ма.

А наводок не должно быть , если линия согласованная - проверяй
провод снаружи пускай. Если даже наводки ловишь- то есть метод
два цилиндра - через один идет провод с током а второй мимо -
включаешь их встречно- наводку вычитаешь.

Ну и напоследок- любой трансформатор тока нижнюю имеет границу
по частоте. Вот твоя трубка максимум 10 нс покажет.
Все остальное- наводки.

_________________
я плохого не посоветую


himalart | Post:256033 - Date: 11.07.10(12:33)
Sergh Пост: 255829 От 09.Jul.2010 (18:09)
Это емкостные импульсы через оплетку идут на корпус осциллографа.

Вот и я говорю - емкостные наводки. Но наводки на сам девайс. И чем тут может помочь маленький транс на кольце, если наводки уже навелись??? Сигнал наводок так же передастся и через транс. Или я что-то не понимаю?


himalart | Post:256035 - Date: 11.07.10(12:48)
dedivan Пост: 255953 От 10.Jul.2010 (23:24)

Почитай ЖТФ, там есть про технику измерения почти в каждой статье.


Я, видимо, что-то пропустил. Что есть ЖТФ? Это куда вы меня послали??

Это понятно- 1 микрокулон просвистит в наносекунду - это тысяча ампер,
а тот же микрокулон пролетит за микросекунду- это всего ампер.
А реально ионы двигаются еще медленнее - 30 мкс, значит ток получается всего 30 ма.


Это понятно.

А наводок не должно быть , если линия согласованная - проверяй
провод снаружи пускай.


А вот это непонятно.
Как это может не быть наводок, если с одной стороны к девайсу подходит проводок на котором + киловольты, а с другой стороны проводок, на котором - киловольты. Да к тому же и поле от транса такое, что осциллограф можно вообще никуда не подключать и смотреть сигнал на вторичке. Может, я не понимаю что есть "линия согласованная"?
Вот сейчас вспоминаю, вы где-то советовали какую-то книжку про измерения всякие. Вроде, мол прочитал - и сразу стал умный. Я тогда не отметил, а сейчас не могу найти где это была. Не затруднит вас посоветовать еще раз???

Если даже наводки ловишь- то есть метод
два цилиндра - через один идет провод с током а второй мимо -
включаешь их встречно- наводку вычитаешь.


Это тоже понятно. Надо будет попробовать.

Ну и напоследок- любой трансформатор тока нижнюю имеет границу
по частоте. Вот твоя трубка максимум 10 нс покажет.
Все остальное- наводки.


И отчего это зависит? От размеров трубки??

СНК | Post:256446 - Date: 13.07.10(16:06)
Какая боль! Какая боль.. 😨
Купил я себе Infineon-mosfet. Плату под него красивую сделал. А он, сцуко, не держит.

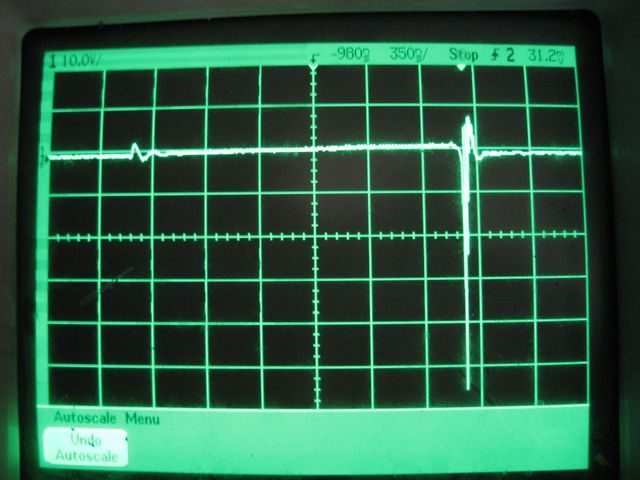

На рисунке виден ох..ный обратный ток на измерительном сопротивлении 0.05 Ом.
Млять..


Размер: 57.84 KB

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)


СНК | Post:256448 - Date: 13.07.10(16:07)

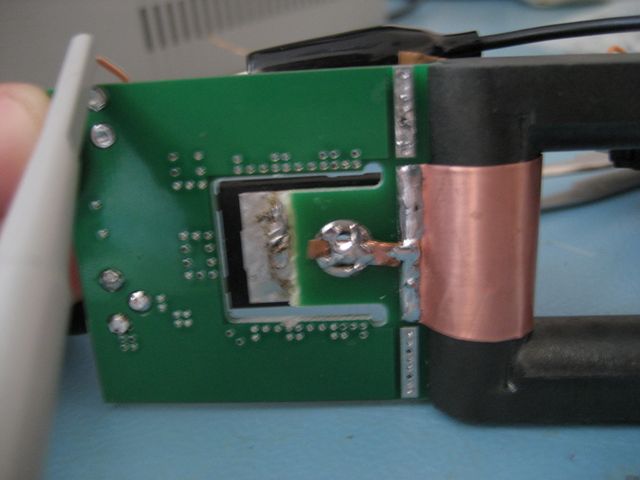

А вот плата.


Размер: 62.55 KB

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)


СНК | Post:256450 - Date: 13.07.10(16:09)
С обратной стороны


Размер: 39.87 KB

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)


олег-джан | Post:256451 - Date: 13.07.10(16:50)
СНК | Post: 256450

Не совсем понятно,на что жалуешься....
Итак,по порядку....
У тебя пролетает сотка ампер в импульсе...
На вторичке что есть?
Транзистор даже дюже крутой....кстати,как фамилия драйвера и
осциллограмку с затвора,если получится...
И еще-виток из фольги изолирован от сердечника?
Начать можно не с одного витка,а с пяти...

да,и питание какое всего девайса?

собственно,на вторичке у тебя скорее всего чуток есть,обмотки
не надо разносить...самое вкусное теряется на стенке блоха..

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...


СНК | Post:256455 - Date: 13.07.10(17:12)
Транзистор SPW47N60C3. На стоке высоковольтного импульса практически нет.

Драйвер MC33152, оба канала на затвор работают. Осциллограмма вполне себе.

Напряжение 12В.

А вот фольга не изолирована. Это я упустил. В варианте с 840А изолировал, а здесь забыл.

Вторичка - 24 витка ПЭВ2, изоляция лавсаном. Искра своеобразная. При малых зазорах офигенной яркости (чуть не ослеп), а разводишь - гаснет. 2 мм уже не держит.

Завтра еще осциллограмы нарисую.

Начинал с 5 витков, лишняя генережка была.


Размер: 59.57 KB

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)


СНК | Post:256456 - Date: 13.07.10(17:14)

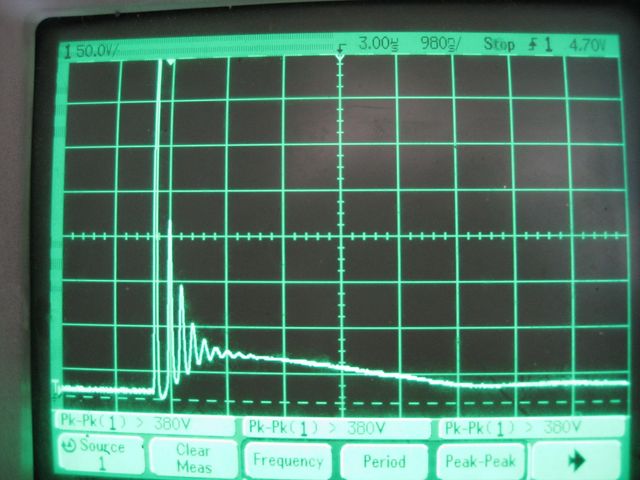

Это на стоке двух транзисторов 840А.

_________________
Автор благодарит алфавит за любезно предоставленные буквы.(с)


Sergh | Post:256459 - Date: 13.07.10(17:17)
himalart Пост: 256033 От 11.Jul.2010 (13:33)
Sergh Пост: 255829 От 09.Jul.2010 (18:09)
Это емкостные импульсы через оплетку идут на корпус осциллографа.

Вот и я говорю - емкостные наводки. Но наводки на сам девайс. И чем тут может помочь маленький транс на кольце, если наводки уже навелись??? Сигнал наводок так же передастся и через транс. Или я что-то не понимаю?

немного не так. Ток течет из емкости девайса в емкость осциллографа. По оплетке, так как по сигнальной жиле должен стоять делитель.
Вот он пока до корпуса осциллографа дотекает, наводит в центральной жиле импульс. Импульс слабый, но так как ток в оплетке в импульсе большой, а чувствительность осциллографа высокая, то этот импульс перекрывает по амплитуде в десятки раз тот сигнал, который ожидали увидеть.
Варианты -
1. Полностью гальванически развязать девайс от осциллографа с помощью переходного трансф. с малой емкостью между обмотками (тонкими проводками на кольце с противоположных сторон небольшие катушки в хорошей изоляцией) с очень короткими выводами, с согласованием сопротивления, и на ВЧ-феррите типа М50 и М20, такие стоят на выходе сетевой в мат.платах, там где разьем, под экраном, но в результате будет узкая полоса и потеряем понятие об амплитуде на экране. Надо как-то калибровать.
2. Загрубить чувствительность осциллографа непосредственно у самого его корпуса. Если повесить прямо на BNC-разьем экранированную коробочку с делителем 1:100 то уменьшим уровень помехи в 100 раз. Другое дело что помеха может перекрывать сигнал по амплитуде и в 1000 раз.
3. Купить какие-то там спец. щупы от Тектроникс за много денег.

олег-джан | Post:256460 - Date: 13.07.10(17:19)
На стоке высоковольтного импульса практически нет.


Вот этого не понял....

Значится,на свою ВВ обмотку добавляй поверху хорошую изоляцию,поверх
виток фольги в ширину катушки-больше и не надо...
Почему про осцилки и драйвер спросил-похоже управление затвором
у тебя тянет нормально....

п.с.Коли сам делаешь платы,забивай всегда посадочное под
резистор в затворе,частенько он помогает от дребезга,а если
не понадобится,то всегда можно нулевку запаять туда...

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...


toptamburg | Post:256471 - Date: 13.07.10(18:37)
СНК Пост: 256455 От 13.Jul.2010 (18:12)
..Искра своеобразная. При малых зазорах офигенной яркости (чуть не ослеп), а разводишь - гаснет. 2 мм уже не держит.

Когда экспериментировал с импульсными трансформаторами к DedIvan-ову
"шайтан драйверу",пытаясь добиться максимальной крутизны фронтов,столкнулся с такой-же бедой.Больше 1,5-2мм зазора никак не пробивало,а "морду нажёг",как будто пол-дня варил без маски.И точки в глазах ещё сутки наблюдались,это при том что я постоянно в очках(обычных)и значительную часть УФ стёкла отражают.Поаккуратней.

_________________
"Монстры в технике - от скудности ума."


rezoner | Post:256472 - Date: 13.07.10(18:45)
У транзистора SPW47N60C3 выходная емкость 2200 пФ.
У 840А - 150 пФ

олег-джан | Post:256474 - Date: 13.07.10(18:54)
rezoner | Post: 256472 - Date: Wed Jul 14, 2010 2:45
У транзистора SPW47N60C3 выходная емкость 2200 пФ.
У 840А - 150 пФ


Это-да...но,прокачивает драйвер-и ладно,вопрос экономии пока не
стоит ребром,человеку нужен надежный агрегат для экспериментов...

Все эти малые емкости важны при закольцовке😬

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...


himalart | Post:256476 - Date: 13.07.10(19:19)

Sergh Пост: 255829 От 09.Jul.2010 (18:09)

немного не так.


Спасибо за советы. Будем экспериментировать.

3. Купить какие-то там спец. щупы от Тектроникс за много денег.

Будем головой работать. У Теслы ведь не было шнуров от Тетроникса ???

rezoner | Post:256477 - Date: 13.07.10(19:41)
олег-джан Пост: 256474 От 13.Jul.2010 (19:54)
rezoner | Post: 256472 - Date: Wed Jul 14, 2010 2:45
У транзистора SPW47N60C3 выходная емкость 2200 пФ.
У 840А - 150 пФ


Это-да...но,прокачивает драйвер-и ладно,вопрос экономии пока не
стоит ребром,человеку нужен надежный агрегат для экспериментов...

Все эти малые емкости важны при закольцовке😬

Драйвер тут не поможет. Для заряда выходной емкости нужен соответствующий заряд накачки:
Q=Iср*tн=C*U^2/Епит

олег-джан | Post:256479 - Date: 13.07.10(19:52)
Драйвер тут не поможет.


Да согласен я,согласен,но если получается прокачать входную 13 нан и
выходную 2,2н и все будет шкворчать-почему бы и нет?
Согласен-транзистор не самый удачный для этого взят...по-хорошему,надо
покупать горстями по списку и тестить в деле...
Вы лучше подскажите товарищи,кто имел дело с двухключевым обратноходовиком,
с двумя ключами,двумя диодами?

_________________
Обьективная реальность-бред,вызванный недостатком алкоголя в крови...


rezoner | Post:256480 - Date: 13.07.10(19:58)
трансформатор постоянного тока Мотовилова? 😊
