Все зависит от направления движения ротора, если против часовой(отталкивание) то будет положительный, - ускорение, а если по часовой, то отрицательный - торможение, это же очевидно.
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
MSN Пост: 228905 От 03.Feb.2010 (10:58)
Все зависит от направления движения ротора, если против часовой(отталкивание) то будет положительный, - ускорение, а если по часовой, то отрицательный - торможение, это же очевидно.
вращать не мы будем а оно само будет...

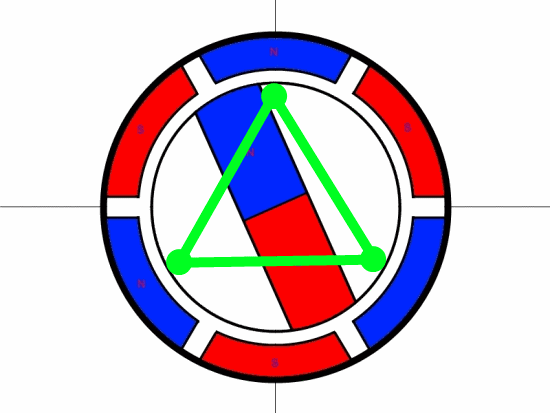

теперь если мы сюда добавим три рамки (рис) будет ли момент вращения и в какой из рамок будет наводиться ЭДС?
ПО поводу вращения, это понятно что само должно, но пока не очень 😀
Для того, чтобы ответить на предыдущий вопрос нужно пометить как текут токи через рамки.
ИЛи гадать самому на основе полярности ротора ?
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
Вообще , если все стороны рамок движутся под одноименными, в данном случае N полюсами, то логически ЭДСы в каждой из половины рамки от этих полюсов наведутся противоположного знаков, результирующая должна быть равна нулю. Но это от N полюсов. А вот от S полюсов, ЭДСы в полувитках наведутся с одинаковым знаком и будут складываться.
Последний случай эквивалентен вложенному рисунку.
Размер: 853 Bytes
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
послушаю про подводные камни с интересом, а пока продолжу рассказ:

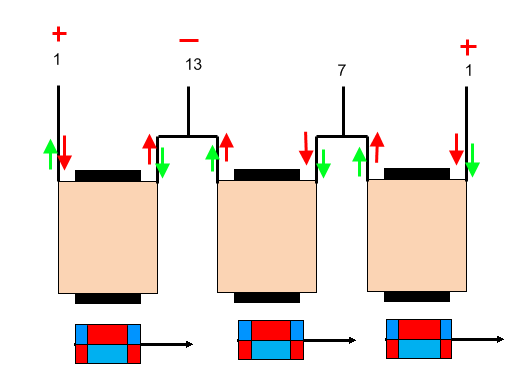

теперь что нам мешает из N-го числа рамок организовать такую конструкцию...
1я группа рамок 1-7-13
2я группа рамок 2-8-14
3я группа рамок 3-9-15
4я группа рамок 4-10-16
5я группа рамок 5-11-17
6я группа рамок 6-12-18
и далее поставить щетки и подать напряжение...
Уже поправил пост. См выше.
И вообще в такой конфигурации момента почти не предвидится, так как площадь ротора одной полярности 2х25% под N, и 50% под S
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
не будем забывать что С-С и Ю-Ю отталкиваются, а С-Ю и Ю-С притягиваются
ниже я уточнил как на самом деле будет выглядеть влияние южного полюса магнита на рамки...

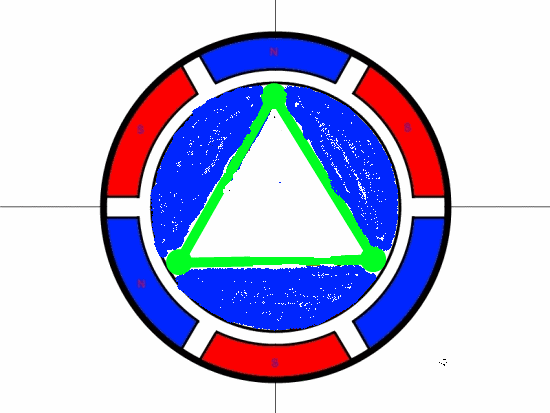

НЕ будем... только оцени площадь создаваемых витками полюсов на роторе, я замалевал их синим, для допустим созданного там полюса N, и площадь твоих статорных магнитов S и N они равны, момент там получить не удастся.

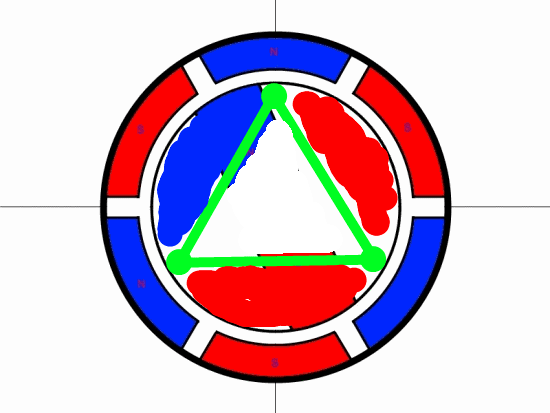

P.S. Учитывая предыдущий твой пост(не заметил) распределение полей будет другим, сейчас попытаюсь изобразить посмотреь что получается.
P.P.S Ты можешь нарисовать какие полюса получаются у тебя на роторе в трехполюсной модели, закрасить так же ка и я нарисовал ?
Насколько я понял у тебя должно получиться по товоей идее что-то типа N-N-S или S-S-N
P.P.P.S Вынужден отлучиться, продолжим позже.
Размер: 18.10 KB
_________________ Говорите говорите, я всегда зеваю когда мне интересно.
99,9% всех СЕ устройств, - от неправильных измерений
MSN Пост: 228929 От 03.Feb.2010 (13:00)
НЕ будем... только оцени площадь создаваемых витками полюсов на роторе, я замалевал их синим, для допустим созданного там полюса N, и площадь твоих статорных магнитов S и N они равны, момент там получить не удастся.
P.S. Учитывая предыдущий твой пост(не заметил) распределение полей будет другим, сейчас попытаюсь изобразить посмотреь что получается.
P.P.S Ты можешь нарисовать какие полюса получаются у тебя на роторе в трехполюсной модели, закрасить так же ка и я нарисовал ?
Насколько я понял у тебя должно получиться по товоей идее что-то типа N-N-S или S-S-N
P.P.P.S Вынужден отлучиться, продолжим позже.

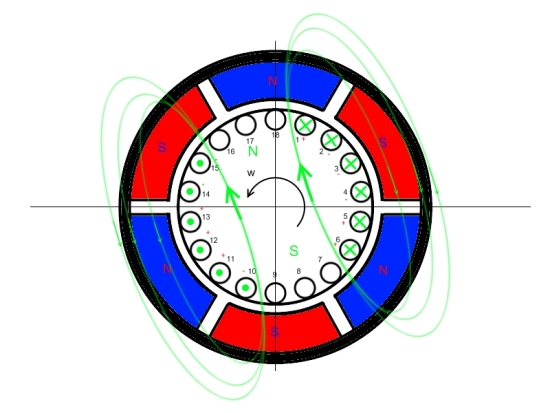

если уж быть точным то с 3 мя рамками поля будут выглядеть так, но не будем забывать что рамок в двигателе не 3 а 18, и обратите внимание на то как я нарисовал щетки, это не случайно...
минимальная конфигурация та что обеспечит на бочке ротора явно выраженные области МП, мне видится в данном случае 18.
хочу сначала 3х фазник сделать, нужен генератор от ВАЗА, для постоянника жду когда слесаря подсуропят подходящий стартер,
подвожу черту...
вы согласны с тем что конструкция Рабочая
твою идею осуществить проще если переделать коллекторный двигун таким способом:
якорь двигла пост тока ,разбираем т.е. все обмотки удаляем ,и наматываем на каждом керне (их в якоре столько сколько и пазов естественно)свою обмотку. получается много электромагнитов ,при вращении в поле полюса противо ЭДС которая выражена правилом правой руки не будет т.к. в пазах с одной стороны керна и сдругой ток течет в разных направлениях а противо ЭДС в обоих случаях в одну сторону тье в проводе встречно.
Правда встаки ПДЭС от изменения поля наверно останется
Зы естественно электромагниты на кернах подключаются группами, в зависимости от количества полюсов.
А вот трансформаторную ПДЭС можно удалить другим способом , сделав ротор синхронного движка просто железякой с явно выраженными полюсами, без обмотки. Притяжение к обмоткам статора останется и в момент притяжения просто немного увеличиться индуктивность обмотки статора , в которой останется ПДЭС индуктивности но ее как уже говорил можно обойти если к примеру перемотать ассинхронник как якорь выше . индуктивность каждого керна таким образом за счет уменьшения сечения будет меньше.
_________________ Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)

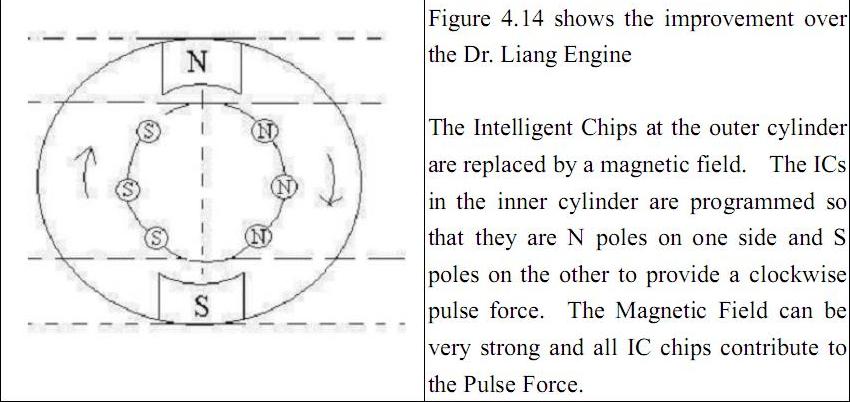

По этому поводу выкладываю отрывок от статьи. Правда на английском. Но понятно по схеме. Идея очень заманчивая. Для этого даже двигатель разобрал чтобы перематывать. Посмотрим что получится.
matros Пост: 255087 От 04.Jul.2010 (09:11)
Для Алексей0878
твою идею осуществить проще если переделать коллекторный двигун таким способом:
якорь двигла пост тока ,разбираем т.е. все обмотки удаляем ,и наматываем на каждом керне (их в якоре столько сколько и пазов естественно)свою обмотку. получается много электромагнитов ,при вращении в поле полюса противо ЭДС которая выражена правилом правой руки не будет т.к. в пазах с одной стороны керна и сдругой ток течет в разных направлениях а противо ЭДС в обоих случаях в одну сторону тье в проводе встречно.
Правда встаки ПДЭС от изменения поля наверно останется
Зы естественно электромагниты на кернах подключаются группами, в зависимости от количества полюсов.
Это ж надо...Почти слово в слово из патента "Электродвигатели Черногорова (варианты)" №91304, только сказано здесь на 8 дней раньше официальной публикации патента 😀 . Так что Матроса можно поздравить- у его идеи уже и готовый рабочий прототип есть!
идея этого двигателя родилась в сентябре 2009 в декабре кажется я её в картинках оформил, и уже тогда полный конструктив у меня был придуман, и экономичный и проверочный, только не попадается ни как подходящего двигла для проверки.... jonifer говорить о том рабочий он или нет без проверки я думаю не стоит, репульсионный двигатель о котором я спрашивал "жужит" и довольно не плохо, жду когда его под нагрузкой покатают....
за три года я прогнал все(мне известные) формы намотки катушек при разных траекториях и форме магнитной системы (включая и активные экраны) - около тысячи проектов - все нулевые. Зацарюхин и Чернохеров плачут. В объяснениях обоих нет ни слова правды - просто поиск тупого венчуриста.
