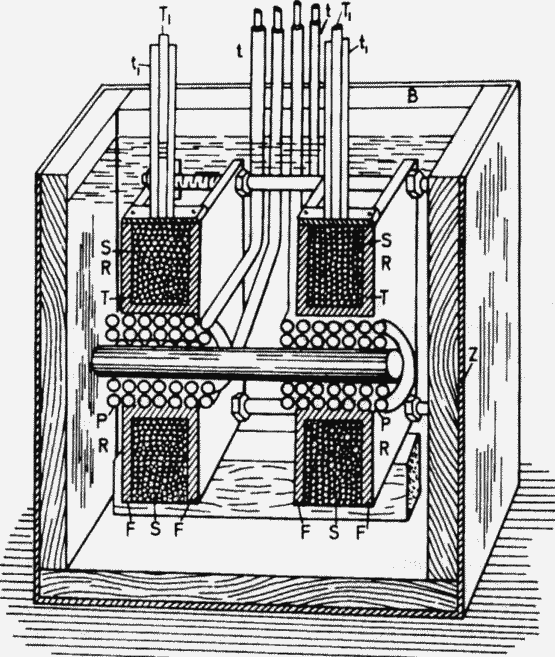

Катушка состоит из двух бобин, выполненных из твердой резины RR, укрепленных на расстоянии 10 см друг от друга при помощи болтов с и гаек п, из того же материала. Каждая бобина — это трубка Т с внутренним диаметром примерно 8 см, с толщиной стенки 3 мм, к которой прикручены два квадратных фланца FF с размером стороны 24 сантиметра, расположенные на расстоянии 3 мм друг от друга. Вторичная обмотка SS из провода, изолированного гуттаперчей высокого качества, намотана в 26 слоев, по 10 витков в каждом, что в целом составляет 260 витков. Обе половины намотаны оппозитно и включены последовательно, причем соединение произведено через первичную обмотку. Эта конструкция, помимо того что удобна, имеет еще и то преимущество, что, когда катушка хорошо сбалансирована, т. е. когда оба ее вывода Т1Т2 соединены с предметами или устройствами одинаковой мощности, нет опасности пробоя через первичную обмотку, и изоляция между первичной и вторичной обмотками не должна быть толстой. При использовании катушки можно последовать совету: соединять оба вывода с устройствами примерно одинаковой емкости, поскольку, когда емкость выводов неодинакова, могут возникнуть искры и повредить первичную обмотку. Для того чтобы избежать этого, середину вторичной обмотки можно соединить с первичной, но это не всегда имеет практический результат.

Первичная обмотка РР намотана двумя частями и оппозитно на деревянную бобину W, четыре конца выведены из масла через резиновые трубки tt. Концы вторичной обмотки Т1Т1 также выведены из масла через толстые резиновые трубки t1t1. Первичная и вторичная обмотки заизолированы при помощи хлопка, и толщина изоляции, естественно, пропорциональна разности потенциалов между витками разных слоев. Каждая половина первичной обмотки имеет четыре слоя, по 24 витка, итого — 96 витков. Когда обе половины соединены последовательно, это дает коэффициент преобразования примерно 1:2,7, а если первичные обмотки соединены параллельно — 1:5,4, но когда частота очень высокая, этот коэффициент не дает даже приблизительного представления об эдс в первичном и вторичном контурах. Катушка установлена в масле на деревянных планках, толщина слоя масла вокруг — примерно 5 см. В тех случаях, когда масло не применяют, пространство вокруг заполняется деревянными опилками, и именно для этой цели служит деревянный ящик В.

Конструкция, показанная здесь, конечно, не самая лучшая с точки зрения общих принципов, но я полагаю, она удобна для получения требуемых эффектов при работе с высоким напряжением и маленькой силой тока.Объясните как это оппозитно ??и как это-- причем соединение произведено через первичную обмотку--
