bolt Пост: 118209 От 29.May.2008 (15:12)
А по разводке? Там есть какие нюансы?
Есть. Чем короче тем лучше, сигнальные цепи до плеч одинаковой длины, и опять же короче или витой парой. Еще нужны подавляющие переходные процессы цепи(снаберы там или фиксаторы). Какой либо датчик тока - тр. тока или резистор для обратной связи. Изобретать тебе придется до посинения... Лет через 10-15 придешь к варианту который я тебе дал. 😏
bolt Пост: 118209 От 29.May.2008 (15:12)
А по разводке? Там есть какие нюансы?
По разводке есть целая наука. Пока её освоишь, уже не захочешь делать ничего.
Был у меня случай. В далёкие времена решил я собрать усилок из журнала "Радио" на 174УН7. Плату было лень травить, собрал на мантажке. После включения, микруха жутко грелась. Оказалось, что она самовозбуждалась на 30-40 КГц. Как не крутил перемычки на мантажке, но пока не вытравил оригинальную плату(из журнала), устранить самовозбуждение не удалось. И это УНЧ.
А в другое время, собрал УКВ приемник из того,что было под рукой. Развёл плату нахаляву, как было удобно, но с минимальными длинами печатных проводников. И всё заработало с первого тычка, без сучка и задоринки.
Так что, сильно не мудри, бери и делай.
P.S. Касательно длины проводников печатной платы, есть много суждений, но практика есть практика. Пробуй.😊
bolt Пост: 118209 От 29.May.2008 (15:12)
А по разводке? Там есть какие нюансы?
Есть. Чем короче тем лучше, сигнальные цепи до плеч одинаковой длины, и опять же короче или витой парой. Еще нужны подавляющие переходные процессы цепи(снаберы там или фиксаторы). Какой либо датчик тока - тр. тока или резистор для обратной связи. Изобретать тебе придется до посинения... Лет через 10-15 придешь к варианту который я тебе дал. 😏
Умеешь ты взбодрить
_________________ Трахаю и тибедохаю. Старик Хотабыч.
Bolt! Если тебе нужно рулить электродвигателем постоянного тока - то этот мост самое то! Если хочешь с индуктивностями баловаться - бери что дают. 😀
Силовую часть можно упростить:
1) выбрось защитные цепочки (конденсатор-резистор-диод на стоке-затворе транзисторов силы)
2) Электролиты по питанию силы возьми на нужное напряжение.
3) транзисторы поставь маломощные например IRF740 - они дешевле.
По поводу управления:
1) не собирай часть платы управления которая блок питания - используй
что есть в наличии.
2) Обе платы лучше вытравить как есть - получишь универсальный мозг для однотакта и пушпула(потом дойдет почему и как).
3) Микросхему бери именно UC3845N - она в районе 80 руб стоит, сейчас есть еще с одной буковкой(не помню навскидку) - она 200-250 "рэ" стоит.
Не, говорю же, не подходит для меня эта схема. Сложно и нужно переделывать и пересчитывать. К тому же управлять я собираюсь пиком.
Еще раз повторюсь. Питание от аккумулятора 12 вольт, ну или от двух, то есть 24 вольта. Управление от avr 2313, это то что есть в наличие и уже было опробовано. Есть уже готовая плата.
Мостов нужно минимум 4 штуки, так что вообще уже склоняюсь к полумостам на драйверах, например, 2101, хотя говорят фиговые они.
К тому же на твоей схеме управление трансформатором, что бы не хотелось. А почему не оптроном? Или на прямую или через драйвер?
К тому же мне мощность большая ненужна. Легче собрать это
добавить драйвера и транзисторы помощнее
Проще нужна схема и менее мощная, до 50 - 70 вт.
Жаль, что грамотных людей тут нету, придется идти куда-нибудь в другое место.
_________________ Трахаю и тибедохаю. Старик Хотабыч.
AlexZander, Вы выкладывали схему мощного моста на IRFPS43N50K, а можно монтажную схему и описание её работы. Прошло уже 4 года с тех пор. Мне нужен преобразователь подобный, с питанием от сети 220, переменная частота до 200кгц, переменная скважность,на полевиках, IGBT не вытягивают частоту, только полный мост,опто драйверы не подходят-у них вроде затянутые фронты выключения.В диагональ моста нагрузка будет включаться разная-активная, индуктивная,моторы и т. д. Мощность от 100вт и до нескольких квт. Сейчас,наверное, вышло что-то более совершенное, что посоветуете? Читаю за сварочники на Valvolodin, Негуляева, Бармалея и других. Мне сварочник не нужен-я его могу купить. Нужен преобразователь, может за основу взять какой-то хороший мощный сварочник на полевиках, его схему? Отдельно питание управления от сети,и также отдельно питание моста от сети или мощного латра. Если AlexZander занят, товарищи, помогите пожалуйста, включайтесь в тему, это очень актуальный вопрос для многих из нас. Может кто откроет новую тему по данному вопросу, ну типа "Инвертор на несколько квт"? На IGBT преобразователь тоже понадобится на частотах менее 100кгц-эти транзисторы надёжнее полевиков в 3-4 раза.
В любом магазине автоелектроники имеются в продаже мостовые УНЧ (они тянут до 100кгц), мощностью от нескольких десятков ват до нескольких киловат...завместо динамика можно ставить трансформатор, двигатель и наслаждаться пением...максимальную воспроизводимую частоту и мощность можно, при желании, увеличить, покопавшись во внутренностях Питаются от акума 12/24В.
Balbes-купить частотный преобразователь можно. Но он работает на одной частоте, схемы нет, названия микросхем запилены, номиналов деталей нет,когда сгорают детали и пишешь на завод-изготовитель, то они отвечают так-"Вышлите №№ позиций деталей и мы вам их вышлем", но не говорят-какие же это детали. Это затягивается на годы и очень дорого и ты всё равно в конечном результате не получаешь то, что тебе надо. Продавец не знает что у него там всередине, большинство преобразователей питается от 12в. Там такие мутные обратные связи- что если тронешь, то сразу его надо сдавать на металл. Короче- не подходит. Вот AlexZander выложил информацию правильную.
Pendik-мне надо чтобы питался от сети или латра, купишь и потом ещё в нём много переделывать-какой смысл? Заплатишь тройные деньги- и не получишь то, что тебе надо. Я же написал какими свойствами должен обладать инвертор.
VM37 Пост: 362461 От 04.Apr.2012 (06:02)
Pendik-мне надо чтобы питался от сети или латра, купишь и потом ещё в нём много переделывать-какой смысл? Заплатишь тройные деньги- и не получишь то, что тебе надо. Я же написал какими свойствами должен обладать инвертор.
попроси человека, знакомого с электричеством, чтобы он тебе трансформатор намотал/подобрал и погугли. что такое диод.
У частотника возможен выбор нескольких несущих, конечно не до 200кГц, но однако. Частота "синуса" от сотых Гц до кГц. Из самых дешевых Овен и Дельта. Убить его довольно сложно. У овна до 200 Гц у Дельты до 800Гц. Частота ШИМ 4-8-16-32кГц. При режимах U/F напряжение от 1В до1,4Uпит на индуктивную нагрузку. В векторном режиме Управление током, подходит наверное только двигателям. Но простой режим есть у всех частотников. Более дорогие "Ленци" с частотой шим до 64кГц и выше, с выходной частотой до 1500Гц.
Частотники с питаловом от 220 стоят дешевле чем 380 при одинаковой мощи. А трехфазные на 380В Дельты работают от одной фазы на ура, другие матюгаются на обрыв/перекос фаз питания.

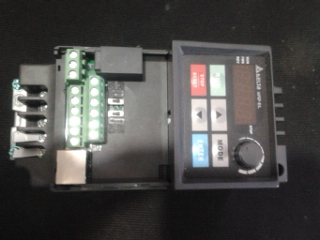

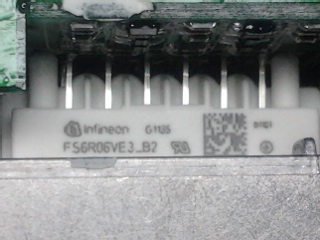

Расковырял я вот до определенной степени то что на фото выше (потому что не мое). Все детали легко читаются на входе стоит дроссель. далее диодный мост(инвертор на 220В 1фаза) выходной драйвер микросхема толи пластик, толи керамика обзывается FS6R06VE3_B2 фирма infineon. Выход 3фазы 0-240В 2,5А 1кВа. Вых. частота 0,1-600Гц, Частота ШИМ 4-8-16-32кГц.
Справа код по которому ее можно найти в тырнете, кто умеет пользоваться этой х..ней, я не умею. Качество не очень но смарт не может фотать лучьше слишком она мелкая, даже на макс разрешении плывет. Но увеличив контраст можно будет различить.Даташит
Размер: 48.83 KB
Вот чего внутри. Корпус керамика. Размер: 15.17 KB
Balbes-спасибо за информацию, фото и схему. Надо ещё всё таки пройтись по магазинам и радиорынкам, узнать побольше за параметры преобразователей, мощности, цены. Есть конкретный вопрос-нужен бустер, от 12в преобразовывает в 220в. Но у них выходные мощности слабые-150-300вт. Хотя проскальзывала информация, что в промышленности есть и киловаттные мощности. Что знаете по данному вопросу? Или лепить пуш-пуль до700вт. Напряжение 12в не принципиально-может быть и 24,36,48в. А на киловаттные мощности прийдётся паять мост.
Зайди на сайт "радиокот" я там всречал киловатный преобразователь, единственное нужно заменить вторичку. То же самое поищи схемы усилков автомобильных. У меня в машине стоит усил на киловатт жрет 120А, в преобразователе по 4 транзистора в плече мосфеты, транс на кольце ферритовом около 80мм в диаметре, схему в нете я на него не нашел:-(.
Или расковыряй бесперебойник, если он на обычном трансформаторе, у меня на 400Вт старенький на трансе, стырь кусок схемы выходной. Наращивание мощности паралельными транзюками.
О принципах получения синуса погугли как он получается при ШИМ модуляции. Если для управления буш использовать МК то легко решить программно, если нет то на любой микре программируемой, даже на 573РФхх.
Еще принцип управления описан на микросхемы для шаговых двигателях с дроблением шага.
Есть конкретный вопрос-нужен бустер, от 12в преобразовывает в 220в. Но у них выходные мощности слабые-150-300вт. Хотя проскальзывала информация, что в промышленности есть и киловаттные мощности. Что знаете по данному вопросу? Или лепить пуш-пуль до700вт.
Дешевле всего искать дохлые (после умирания батареи) маломощные списанные УПС-ники. И включать в параллель несколько плат. Самому делать, то что валяется в округе, притом почти забесплатно - неблагодарное дело.
