andy8mm Пост: 297408 От 26.Mar.2011 (15:33) ДедИван, да, пора наступить на мк-грабли.
Надеюсь подключатся спецы по контроллерам, живее будет и всем интереснее.
Давайте отделим котлеты от мух.
По контроллеру все сюда.
JohnZ Пост: 405104 От 21.Dec.2012 (18:51)
DC/DC 12 В -> 15...100 В (до 1.5 А)
А чем тебе не нравится схемка которую я давал?
Дросселек только подобрать надо.
Из расчета 100в*1,5а=150вт от 12в 150/12=13А
дроссель на 30 ампер нужен.
А чем тебе не нравится схемка которую я давал?
Дросселек только подобрать надо.
Из расчета 100в*1,5а=150вт от 12в 150/12=13А дроссель на 30 ампер нужен.
Дык он у меня готов, схема в прицепе. Правда вместо 2-х транзюков раскачки, у мну стоит 4427. Если можно будет обойтись "малой" ... т.е. заменой дросселя, подскажи его данные. Сердечник видимо тоже надо будет менять ? Заранее благодарен.
andy8mm Пост: 405250 От 22.Dec.2012 (19:14)
Нужна помощь!
Как научить код Ридико спать,
когда правильная наноскорка наносит ответный удар?
Тинька 2313.
25-я спит без проблем, аж хропит Вот только разбудить её проблема ! На разбудить и войти в прерывание уходит около 13...15 тактов, а на 8 мГц это почти 2 мкс У Ридика стоит кварц, и вполне возможно что бяка от-туда. Ведь ДедаВаня об этом предупреждал ?!
... тут "из зала" подсказали что кварца нет. Значит ... будем искать
JohnZ Пост: 405274 От 22.Dec.2012 (23:08)
т.е. заменой дросселя, подскажи его данные.
Я ведь только на пальцах прикидываю.
Считаем - 150 вт от 12 вольт- 13 ампер должно быть потребление.
Но при накачке ток пила- значит максимальное 26 ампер.
Да еще накачка идет не все время , часть на отдачу в нагрузку уходит.
Небольшая, при отношении 12 В/100 В , но с запасом берем 30 А.
Теперь частота преобразования- пусть 100 кгц.
Это значит за 10 мкс ток должен вырасти да 30 А.
Отсюда индуктивность- 12*10 /30 = 4 мкгн.
Вот получилось нужен дроссель 4 мкгн на 30 ампер.
Буржуи лезут в каталог и выбирают готовый.
Ну и нам можно на что то готовое ориентироваться.
Например колечко дросселя групповой стабилизации от компового БП.
меряем готовое 10 витков 17 мкгн насыщение 150 а/вит.
5 витков как раз будет 4 мкгн и ток до 30 ампер.
Но это горячее колечко будет.
На феррите - похолоднее, но зазор не менее 2 мм.
Без разницы- колечко или Ш.
dedivan - СПАСИБО за расчёт дросселя !
Попутно вопрос по поводу кольца и Ш-обр. Я так понимаю, что в кольце магнитное сопротивление меньше чем в Ш будет, т.к. кольцо не разрезанное, тем более в Ш зазор. Тогда почему это не влияет на кол-во витков при расчёте в том и том случае ? По-идее должно учитываться разное магн. сопрот-е ?!
JohnZ Пост: 405274 От 22.Dec.2012 (23:08)
и вполне возможно что бяка от-туда.
Не, не оттуда. Другой алгоритм- он использует два прерывания на создание одного импульса и второе прерывание как раз во время искры.
Да, второе прерывание у нас во время искры. Это OVF. Давай тогда использовать только первое ?! Но во-время первого выключать низзя, т.к. выход находится в 1, т.е. это начало накачки, и если его остановить, он так и замёрзнет в 1, и транзюку каюк будет Я чё-ниить придумаю
Ты дедаВаня ведь правильно показал на диаграмке, из прерывания OVF просыпаемся как-раз во время искры, ес-сно с учётом лагов. У меня есть идея задействовать второй таймер для этого, т.е. для проснуться гарантированно после искры, - ведь время есть !? Но тут другая дилема, - в 25-й тиньке всего 2 таймера, а ведь нужны ещё часики RTC на 2 мс (или 20 град. оборота вала). Тут либо постоянно перепрограммировать "на лету" второй таймер, либо ... х.з.
О ! Пока писал пришла мыслЯ - сдвинуть импульс внутри периода влево ?! Тогда OVF гарантированно после искры...
Ты наверное недоглядел главную идею,
- пришел сигнал от ДХ
- заводим генератор, устанавливаем нужное число импульсов
Таймер используем только на побудку.
Заводим его перед накачкой, закладывваем в него время достаточное на накачку,
на искру и немного после искры.
Просыпаемся точно после всех помех- смотрим все ли импульсы отщелкали-
-нет- уходим опять спать, генератор на первом таймере работает сам - аппаратно
- все - выключаем генератор и опять спать но теперь без таймера- до сигнала с ДХ
В это время свободны все таймеры- считай что хочешь, если надо.
Я в курсе этих дел, ДедаВаня. Я лишь предложил идею отодвинуть подальше от искры сиреневый квадратик с твоей диаграммы

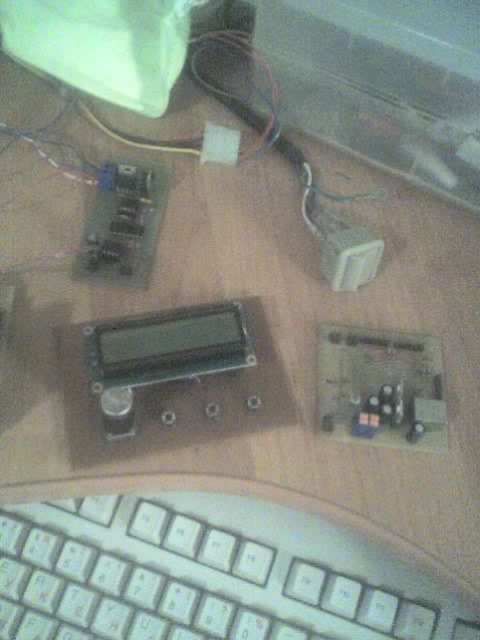

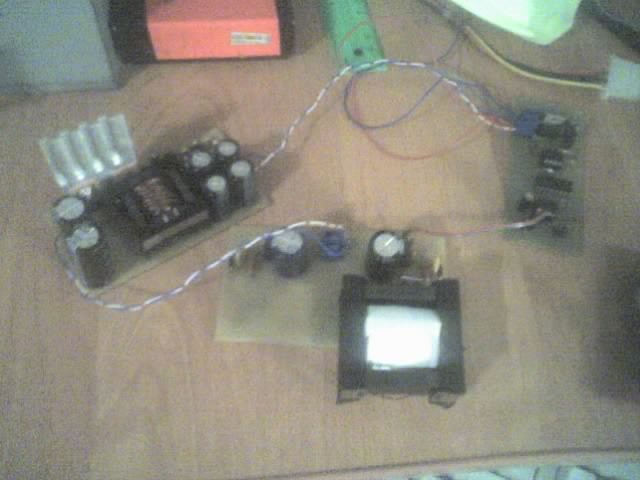

У меня первые потери, - IR4427 накрылась, а транзюк живой Скорее всего из-за общей запитки контроллера и силовой части. Допаяю преобразователь, тогда разделю...
