Деда Ваня ! Молчит народ по поводу диаметра кольца и трубки образующей кольцо (для намотки не излучающего контура). Я ориентируюсь на размеры способные вместить десять метров провода , но может важно и соотношение диаметров трубки и самого кольца ?
Искорка есть , разрядничек сравнительно нежный соорудил , за тором остановка . Если это уместно , выскажи свои соображения пожалуйста .
dedivan Пост: 450390 От 26.Oct.2014 (20:02)
Возьми бублик 200мм * 100 мм. Реально будет.
Спасибо!!! Уже ищу материал!
Я примерно такие ПВХ колечки пользовал.
Ты поспрашай у кого малые детки есть или в магазине игрушек..у них должны быть игрушки типа пирамидки из ПВХ колец там 5--6 колец от малого до большого диаметра.
Выбирай с меньшим внутренним диаметром.
Добротность катушки будет больше если провод будет не в одну жилу, а из многих свитых проводников.
Всё плюсом будет в итоге.
И еще, ничем не обматывай катушку никаой магнитной лентой, никакой фольгой.
Чтоб не поцарапать провод можешь в полиэтиленовый пакетик сунуть катушку.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
Резонатор высокой добротности довольности интересная штука..резонатор как пылесос высасывает-забирает энергию у стороннего источника колебаний при совпадении частот.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
shkaf Пост:
Ты поспрашай у кого малые детки есть или в магазине игрушек..у них должны быть игрушки типа пирамидки из ПВХ колец там 5--6 колец от малого до большого диаметра.
Да не надо никакого каркаса. Всеравно нужно мотать толстым проводом. Просто свил как пружину, да и все. И добротность будет еще лучше..
shkaf Пост:
Ты поспрашай у кого малые детки есть или в магазине игрушек..у них должны быть игрушки типа пирамидки из ПВХ колец там 5--6 колец от малого до большого диаметра.
Да не надо никакого каркаса. Всеравно нужно мотать толстым проводом.
ПОЧЕМУ ВСЁРАВНО ТОЛСТЫМ проводом..нука поясни ?? Потому шта у трамвая один толстый провод ага ??? )))
Тут переменка в мегагерц !!!!
На частоте уже в 40 кгц, провод толже 0.5 мм уже бесполезен !!!
Даже трансформаторы сварочных инветроров не мотают в один провод, а много тонких !!!
А тут СЕ девайс планируется..разницу сечешь ??
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg

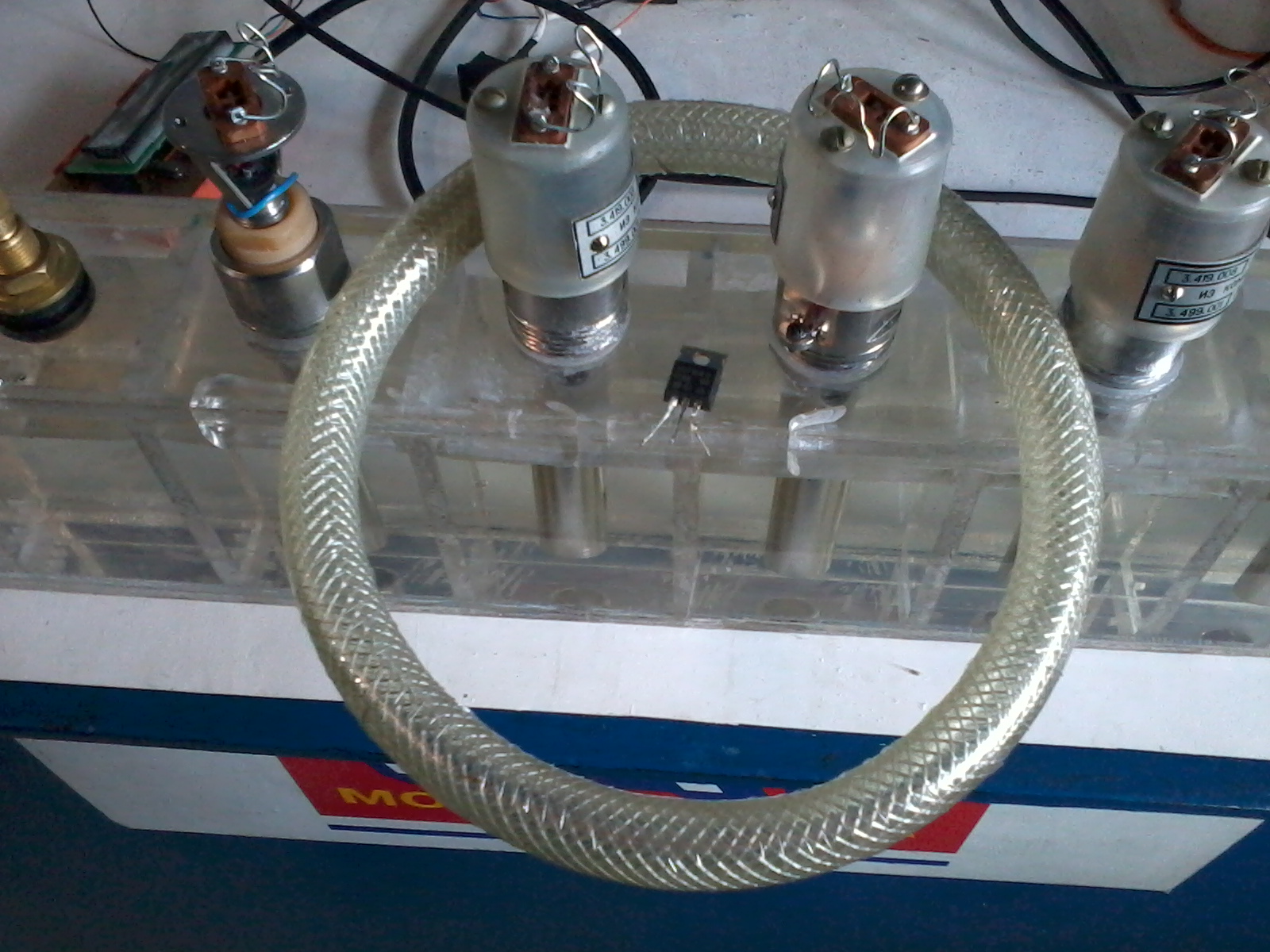

1/4-волновой резонатор на 1 МГц, это 75м провода. Если посчитать по внутренней окружности (D=100 мм)- то получается около 478 витков провода, не толще 0.65 на оправке 5 см (чтобы наружный диаметр был 200 мм). Без каркаса такое не соорудить. Мотать будет хлопотно. По внутренней части, еще ничего, а равномерно распределить витки по наруже проблемно. Может действительно - двухдюймовый толстостенный шланг приспособить?
Алехол.. ну и хрень какая то получится .. слишком много провода !!! Большое сопротивление..это большие потери !!!
Нам нужно небольшой конденсатор анода в паузе меж искры разрядить в индуктивность..при этом индуктивность не должна рассеевать магнитное поле..всё.
Частота колебаний установится пропорционально этой емкости и индуктивости.
Причем тут вообще длина провода ???? А если частота колебаний будет нужна в 2..3 кгц.. длина волны в километры..километры провода это килоомы сопротивления..какие тут могут быть эффективные затухающие колебания ??
Провода нужно как можно меньше при нужной индуктивности,
Самым важным в колебательном контуре будет его добротность, а не обна четвертая провода от длины волны !!!
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
Вон буратин уже залудился )))
АЛЕХОЛ ты прекращай эту заразу 001-лабовскую с четверть волнами..сам провод смотаный в катушку хоть в пол волны хоть в четверть хоть много мешьше не будет источником энергии ни-ка-да, это кусок металла !!!! ОТКУДА В НЕМ ЭНЕРГИЯ ВОЗМЕТСЯ...????????????? ОТВЕТЬ СЕБЕ И МНЕ.
Источник энергии- это заряженая емкость анода!!!
Катушка нужна чтоб разрядить анодный кондер, лучше чтоб катушка не расеивала магн поле...все частота колебаний установится сама С+L
Можно вообще без катушки разрядить кондер, каким нить ключиком подключив его к нагрузке во время паузы меж искр, а к искре разомкнуть ключ. ВОТ ВАМ И НЕИЗЛУЧАЮЩИЙ КОНТУР !!
Да только катушка позволяет без ключа сделать задержку вкл-откл за счет индуктивности(времени задержки.) вЫПОЛНИТЬ КАТУШКУ НЕ РАССЕИВАЮЩУЮ МАГН ПОЛИ и ВСЕ.
_________________ На Бога уповаем.
http://www.skif.biz/files/e5a7f3.jpg
shkaf Пост: 450417 От 27.Oct.2014 (18:39)
Вон буратин уже залудился )))
АЛЕХОЛ ты прекращай эту заразу 001-лабовскую с четверть волнами..сам провод смотаный в катушку хоть в пол волны хоть в четверть хоть много мешьше не будет источником энергии ни-ка-да, это кусок металла !!!! ОТКУДА В НЕМ ЭНЕРГИЯ ВОЗМЕТСЯ...????????????? ОТВЕТЬ СЕБЕ И МНЕ.
Ну, 001-Лаб уже почти лег...
Есть емкость с индуктивностью, значит будут и колебания. В идеале надо не дать им затухнуть до прихода очередного импульса. Чтобы все эти колебания не улетели безвозвратно, наш провод мотаем на каркас 50мм и сворачиваем в бублик с дыркой в 100мм(100х200). Четвертьволновой резонатор (1 МГц), я так думаю, нужен для того, чтобы возникшие колебания подольше не затухали. Хотя в них, действительно, доп. энергии нет... она в лавине. Но чтобы ее эффективно "снять" (с минимумом потерь) наверное и понадобится этот самый 1/4-волновой резонатор.
Как то так.
П.С. Ежели с кондером, то понятно, что длина провода будет меньше.
Уже ищу материал !
