Модератор: Вовочка

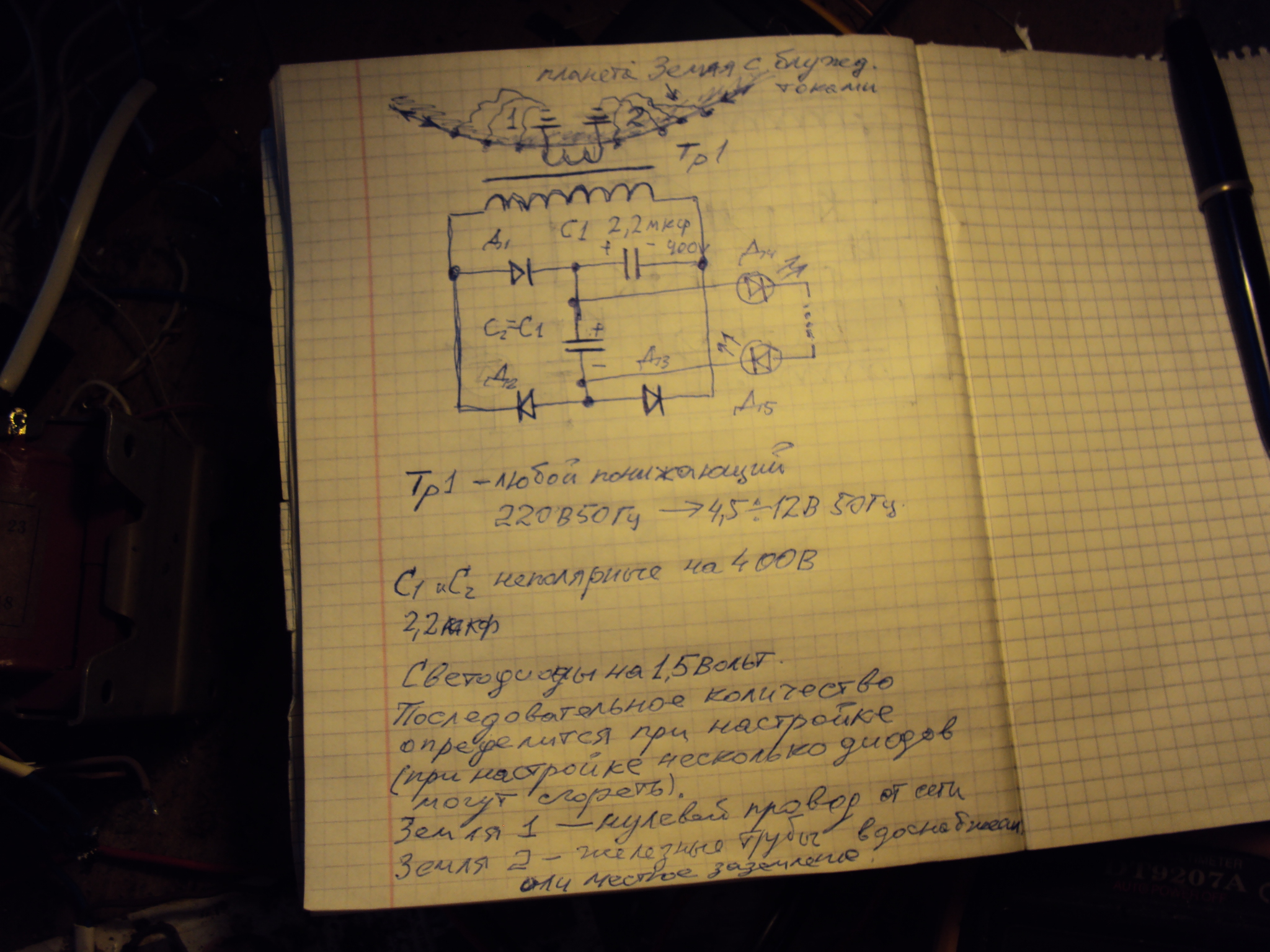

Я уже много раз нарисовал схему. Мы сидим на 600000 Кулонов , которые колышатся и не подчиняются закону Ома. Я это делал в поле. Хорошее заземление закопать в Землю налево 100м и такое же направо 100м. В середине вот эта схема и светодиоды горят Чего вам еще не хватает, если даже этот примитивизм в мозги не лезет, как не вбивай? Продолжайте далее рассуждать о перекрытии краника на трубе у соседа

А ориентация заземлений 100м+100м по сторонам света как была? Север-юг? или Запад-восток?
И кстати твоя "вот эта схема" содержит трансформатор и работает только на переменном токе. А ловить надо постоянный ток от униполярного генератора под названием "планета Земля".

Вообще то по логике Вовочки, вне зависимости от того есть постоянный ток или нет, ещё должна быть компонента переменного тока - от того что заряд земли "перетекает" постоянно в разных направлениях. Причиной перетекания могут быть молнии, ионосферные возмущения, ионосферные резонансы и подобное.

Значит докладываю: провел испытания "в поле" (один электрод большой - железный забор длиной 20 метров, второй электрод - штырь на расстоянии 30 метров от забора, забит на 1м в землю) и ... не горит светодиод - есть наводка - синус, я бы сказал близкий к идеальному, но когда подключаешь трансформатор со схемой - гасится все в 0. Но(!!!) кроме синусоидальной наводки у меня наблюдалась еще и постоянная компонента - не меньше 0,5В... Правда при подключении нагрузки "исчезала" и она. Мощность, которую все же можно получить (на резисторе) я оцениваю величиной не более 1 мВт (милливатта). Так что, для наблюдения всяких хитрых сигналов - самое то, а вот для освещения...

Последовательно с трансформатором нужно конденсатор большой ёмкости поставить. Чтобы постоянный потанцеал и подмагничивание трансформатора убрать. Тогда даже однополярные пульсации будут приниматься и КПД устройства вырастет минимум в 200%.

ПС: С уважением к первооткрывателям. 😕

_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)

При таких заявах тебе логично было бы забивать в землю не металлические штыри а деревянные. И вместо проводов использовать верёвочки.

Надо не так... Дом недалеко от ЛЭП , один провод к "0" (в щитке в доме), второй к железной трубе, закопанной под крайним проводом ЛЭП . В разрыве проводов - последовательный контур на частоту 50 Гц (первичка трансформатора ,та, что на 220 вольт) и конденсатор . Одна вторичная обмотка трансформатора - к блокингу , который работает как умножитель добротности, другая вторичка - цепь обратной связи блокинга, третья вторичка - для питания этого блокинга.С четвертой вторички - питание нескольких светодиодов. Трансформаторы серии ТПП для этого подойдут...

Пробовал снимать чего-нибудь, стоя под ЛЭП 6/10кВ резонансным контуром 50Гц. Диаметр контура 1м много витков провода 0,35. Контур воздушный, без сердечника. Конденсаторы подобрал на разные резонансы 50,150,300 Гц. Нагрузка: 2 встречно-параллельно красных светодиода. Результат - 0. Во тьме ночи так и не удалось увидеть хоть чуть-чуть свечение кристаллика светодиода. Линия хорошо спроектирована, ничего не излучает.

С воздушным контуром не получится - сердечник нужен, хотя бы из отожженной проволоки из железа. Сердечник 10 см. в диаметре,и длиной 50-70 см. магнитопровод разомкнутый. Во времена СССР закапывали под ЛЭП железную бочку 200 л. с железными опилками, на которую наматывали проволоку , нагрузкой были лампочки, напряжение было нестабильным .
Раньше на свалках много чего можно было найти , причем и медную проволоку.

Трансформатор обычный можно попробовать, но только при подсоединении к "0" в доме к началу обмотки, и к заземлению под ЛЭП к концу обмотки.

Линия спроектирована хорошо, но напряженность поля начинает фиксироваться за 50 м. от линии обычным измерителем напряженности эл.поля и достигает максимума под линией.
Надо заставить это поле работать - для снятия более-менее приличной мощности, необходимо разместить сетку с иглами, соединенную с источником ионизации, которая должна быть подключена через высоковольтый конденсатор последовательно с трансформатором спец. конструкции - первичка несколько сот витков на незамкнутом магнитопроводе с изоляцией фторопластовой пленкой от вторички ( чтобы исключить пробой ) . Источник ионизации (импульсная постоянка) запитывается от отдельного аккумулятора, сетка располагается за несколько метров от фазного провода ЛЭП . Происходит модуляция импульсной постоянки частотой 50 Гц от ЛЭП, в последовательном контуре , состоящем из емкости и индуктивности (первички трансформатора) возникнут колебания с частотой 50 Гц, которые можно использовать во вторичных цепях трансформатора. Второй конец первички должен быть подключен к заземлению, максимально удаленному от ЛЭП .

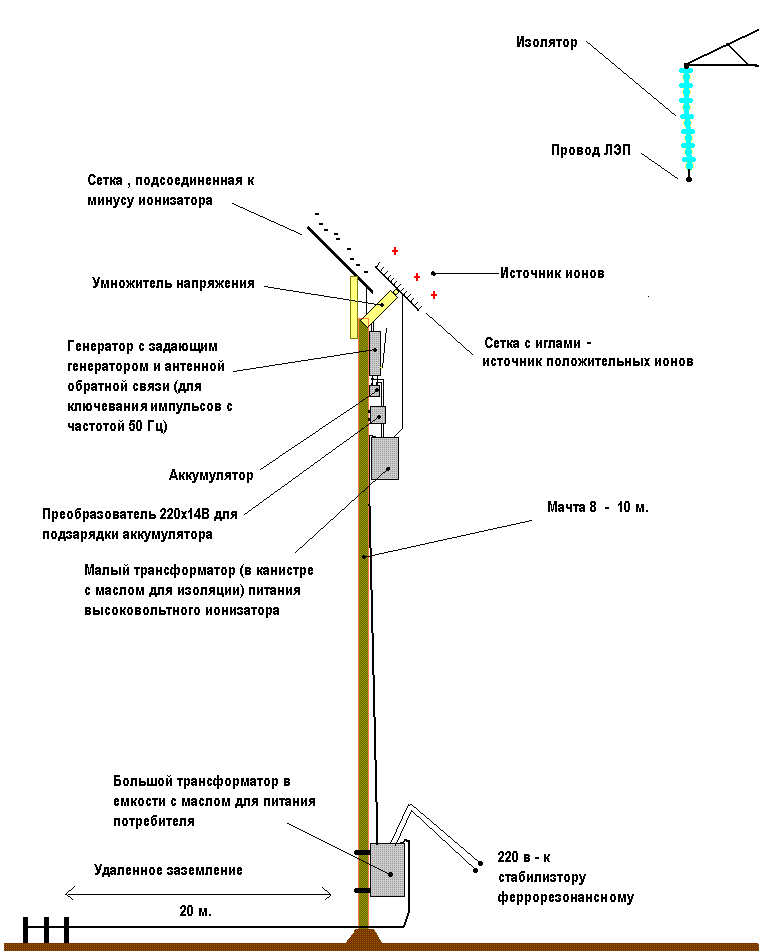

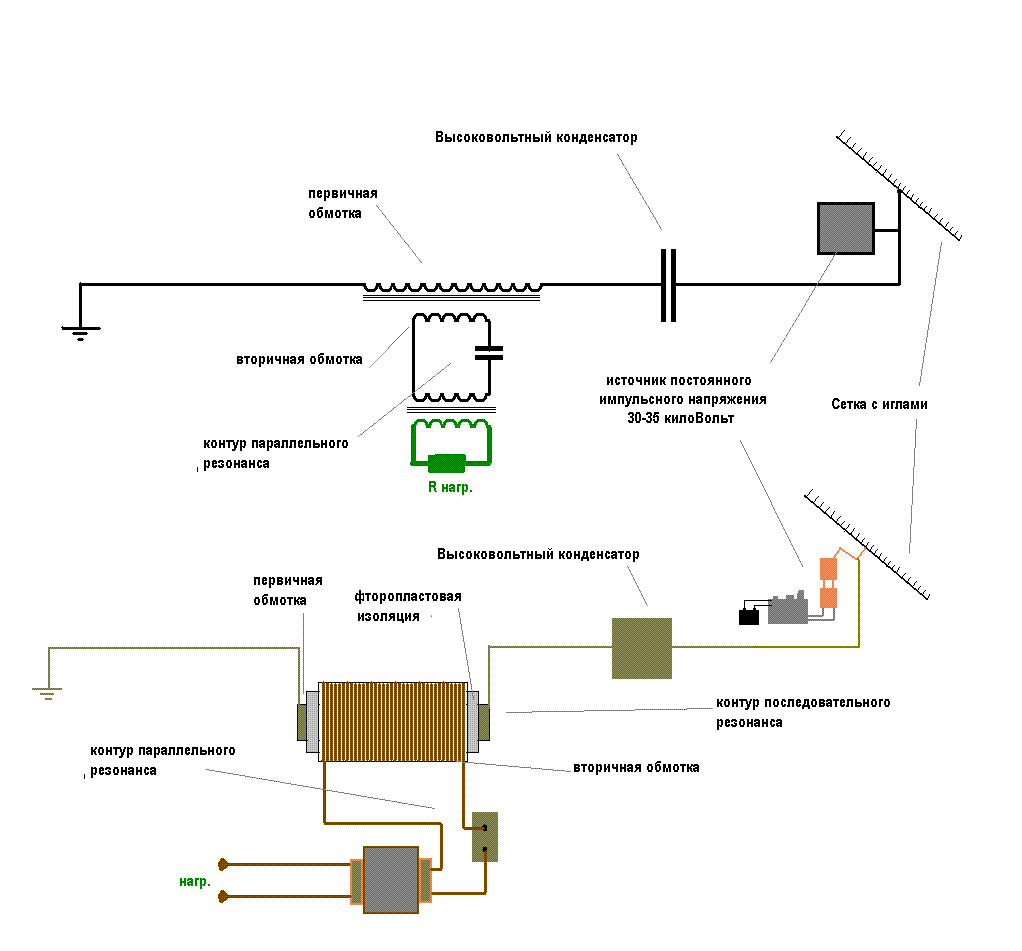

Примерно так, и упрощенно с предполагаемым конструктивом -

Господа теоретики, посчитайте стоимость всего того что вы тут на картинках понарисовали. И всё это ради того чтобы зажечь светодиод? На эти деньги можете накупить себе батареек - хватит на всю жизнь.

а вот меня терзают смутные сомнения, нужна ли массивная бочка с железными опилками? Или достаточно тонкостенной трубы, намотанной ленточным трансформаторным железом, чтобы диаметр был как можно больше, чтобы захватить больше силовых линий. А сечение полученного цилиндрического магнитопровода выбрать исходя из ампервитков нагрузочной обмотки, чтобы железо не замагнитилось до насыщения вторичным током. Мощности-то маленькие.

и на что тратится творческий задор.... На банальное воровство.🤢

Бестопливные генераторы тоже ведь берут энергию откуда-то, может воруем из параллельных миров?😬

Уважаемые Господа. Вы меня "поносите" во всех направлениях. Я Вам предложил самую наипримитивнейшую схему изъятия эл. энергии из Земли.Да, это детекторный приемник с малюсеньким КПД. Вы правы, но эффект есть. Давайте пойдем дальше. Добавьте в простейшую схему два транзистора N-P-N и детектор превратится в СВЕРХ РЕГЕНЕРАТОР, с большим КПД. Почему Вы молчите? Ждете от меня эту схему? А чем Вы не вышли? Добавьте в приложение 2 транзистора. НАРИСУЙТЕ!

собрал на скорую руку резонансный контур 50Гц из дросселя-балласта ЛДС 40вт(индуктивность 0,21Гн) и конденсаторов 20+3*10=50мкФ. В качестве нагрузки 2 параллельно включенных красных светодиода. Под ЛЭП 6/10кв не светятся, а вблизи сельского понижающего трансформатора 10/0,4кВ начинают светиться с расстояния 5м.
Осталось только попробовать воткнуть 2 арматурины землю на расстоянии 10м и проверить "теорию"

И это правильно. На волне кризиса всегда полезно знать где высоковольтный кабель в земле находится - медь всегда в цене 😡!!

_________________
Не хватит никакого здоровья, чтобы приспособиться к этому глубоко больному обществу(Кришна Мурти)/Горшки не Боги обжигают (многовековая классика)

Позабавляться можно. Мои знакомые в сельской местности даже телевизор запитали от двух заземлений. Ноль идет на силовую подстанцию в 3 км от дома, а второе заземление оцинкованное ведро около дома на 1,5м зарыто в землю. Работает, а Вы 50 Гц ловите. Забавляйтесь и далее.

а пусть они попробуют снять с двух вёдер, закопанных на 1,5м глубину, тогда и можно говорить об "Электроэнергии от Земли" а не об электроэнергии "между нейтралью и локальным заземлением".
Зы: Первоисточники ТОЭ писали академики Нейман и ныне действующий Демирчян. Вот что надо листать перед сном в качестве "сортирного чтива".

Заземленный ноль розетки и водяная труба в земле это ГОТОВЫЕ заземления.Я ими воспользовался. Да, это детекторный приемник для блуждающих токов Земли. Суммарная энергия от детекторных приемников получается только при индивидуальных заземлениях у каждого. Неудобство. На хуторе в деревне много железок можно позакопать, а в городе даже с одной заземляющей проблемно. 23 апреля меня установка еще раз удивила-поразила. Через заземления шел очень маленький ток несколько часов (0,02-0,03А). Редкое явление.Я уже знал, что от таких "выпадов" через двое суток на Земле произойдет нечто страшное. Так и случилось! 25 апреля развалилось государство Непал (сильнейшее землетрясение. Удивительно. Установка двух заземлений с контролем блуждающих токов Земли стоит копейки и так надежно, как пророк, предупреждает о сильнейших стихийных бедствиях за двое суток вперед и их НЕТ на вооружении метеослужб. В разных городах и странах собирать информацию о токах Земли в один центр и готово место эпицентра стихийного бедствия за двое суток вперед, но,...земная наука на это еще не созрела. Печально.

Вовочка, ты прав. Всегда за несколько суток перед землетрясением возникает тектоническое затишье.

Прочно вы сидите в хомутах. ТН-30 через обмотку 6В от заземлений питает обмотку 220В. С этой обмотки питается блокинг-генератор и подает в импульсный трансформатор (опять ТН-30) импульсы 1000 и более Вольт. С низкочастотной обмотки светодиоды на 24 В светят и прекрасно. По Закону Ома полный конфуз, но они светят. Блуждающие токи превращаем в импульсы очень высокого напряжения. Все справедливо. 1А вас не вырубит, а 1000В вас выбросит за дверь. По энергетике ВСЕ РАВНО, НО,....

Опять всякие философские теории.
Лучше б взяли, кто рядом с Ж.Д. живёт и померяли бы чё там между рельсами и на разных расстояниях. Только на нагрузку. Авось что выжать и можно..
Или между одной рельсой и ещё там какой хренью...
Может даже озером каким ?😳
На потрэбу одной хаты могёт и хватить...

Короче поглобальнее надо размахиваться. Где-то, пусть даже только в конкретном месте, да сработает.

Всем привет! Зарегистрировался только что.. Есть что добавить по данной теме. Уж третий год освещаю беседку от 0 и земли, непрерывно светятся 56 сверхярких светодиодов (зеленых, по периметру беседки), правда схема чуть другая чем у топикстартера. Ночью при желании можно газету читать. Освещение скорее для создания праздничной атмосферы, ну и до баньки дорогу видно, не споткнешься..
Прикольно когда во всем городишке свет пропадает, везде темно, у меня вокруг беседки светло.. Так что тема имеет право на жизнь.

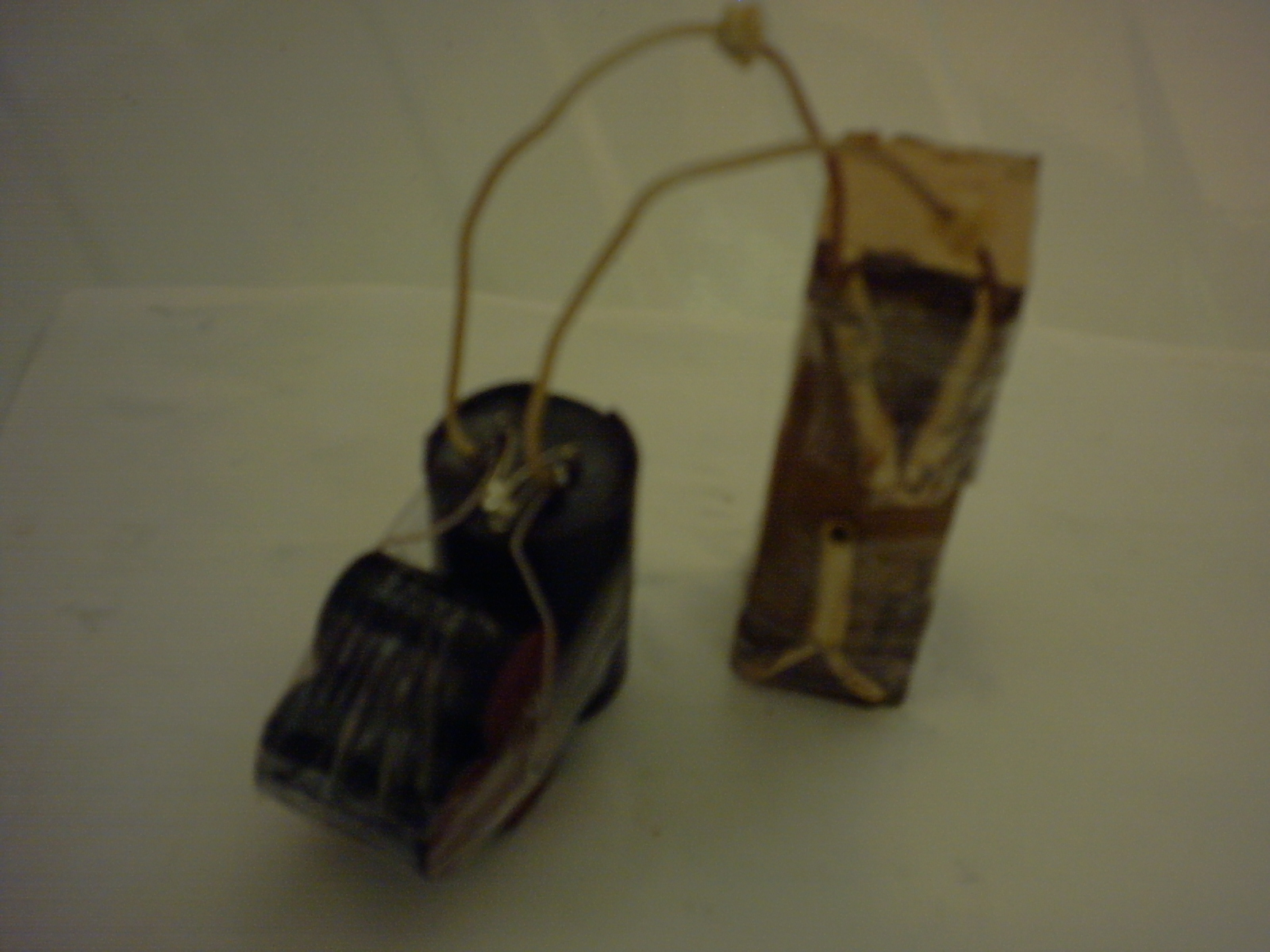

Сейчас тестирую "атмосферное электричество", по Тесле сделал антенну и землю, имею до 108 вольт с 8 блоков. Вот только тока столько, что 1 светодиод всего светит, да и то в пол-накала.. Думаю, что с этим "счастьем" делать, может кто подскажет?

может для начала показали бы что там наделали

Сделал как на рисунке, только антенной служит алюминиевая фольга, примерно 1,5x1 м. Это по патенту Теслы 685.957
Обычно напряжение от 24 до 86 вольт, зависит от погоды (как мне кажется). При подключении ионизатора напряжение растет, причем чем сильнее ионизатор тем быстрее. Раз выросло до 118 вольт, примерно 1вольт в секунду.. При КЗ проскакивает хорошая такая искра, но вот тока мало...
