Первый пост темы: dedivan Post: #297467 От:26.03.2011 (19:09)
andy8mm Пост: 297408 От 26.Mar.2011 (15:33) ДедИван, да, пора наступить на мк-грабли.😊
Надеюсь подключатся спецы по контроллерам, живее будет и всем интереснее.
Давайте отделим котлеты от мух.
По контроллеру все сюда.
andy8mm Пост: 422819 От 23.Jul.2013 (19:33)
А куда воткнул для проверки?
Никуда...Вот сижу гадаю куда б воткнуть. Пони-Про покажет что там записано? Я при помощи ее записывал...Вроде было сообщение, что все хорошо записалось, но на моей платке никакого всплеска, ни на одной ноге😘
andy8mm Пост: 422819 От 23.Jul.2013 (19:33)
А куда воткнул для проверки?
Никуда...Вот сижу гадаю куда б воткнуть. Пони-Про покажет что там записано? Я при помощи ее записывал...Вроде было сообщение, что все хорошо записалось, но на моей платке никакого всплеска, ни на одной ноге😘
😎
Дык в плату КОНТРОЛЛЕРА её нужно вставить, и тогда на выходах драйверов (IR4427) будут пачки импульсов !
Да, и это при условии что подключен трамблёр с 2-я ДХ 😊 ... и он вращается 😬
К стати, а какая версия прошивки ? Что и ЗАЧЕМ шил-то ?
К стати, а какая версия прошивки ? Что и ЗАЧЕМ шил-то ?Удачи !
Спасибо...Джон! 😊
Да я тут...это, другую...Мне тут сварганили прогу синусоиду на 50 грц. Мне надо для раскачки трансформаторов. Короче взял я программатор у анди8мм, скачал Пони-Про, ну вобщем, вроде все сделал как написано, прога в конце записи сообщила, что проверка прошла успешно...Ну я сделал платку...Короче все подключил, ну а на выходе ничего нет. Ты можешь написать прогу синусоида, что б было 50 грц? Или тебе прислать листинг что б ты разобрался?
JohnZ, с Новым Годом!
Какие новости по прошивке? Можешь для обычной катушки сделать прошивку,
проверю алгоритм на разных оборотах?
Интересное видео о горении в цилиндре: [ссылка]
И тебя с НГ, но это увы, НЕ НАШ праздник ... 😈
У нас НОВОЛЕТИЕ, и оно наступило значительно ранее НГ. 😊
Прошивка в принципе есть уже давно, и Сергей из Винницы её успешно юзает,
подбирая лучшие параметры накачки и пачек но, с его слов, какой-либо
экономии не заметил. Разве-что движок стал мягче работать. Он сам может рассказать о полученных результатах.

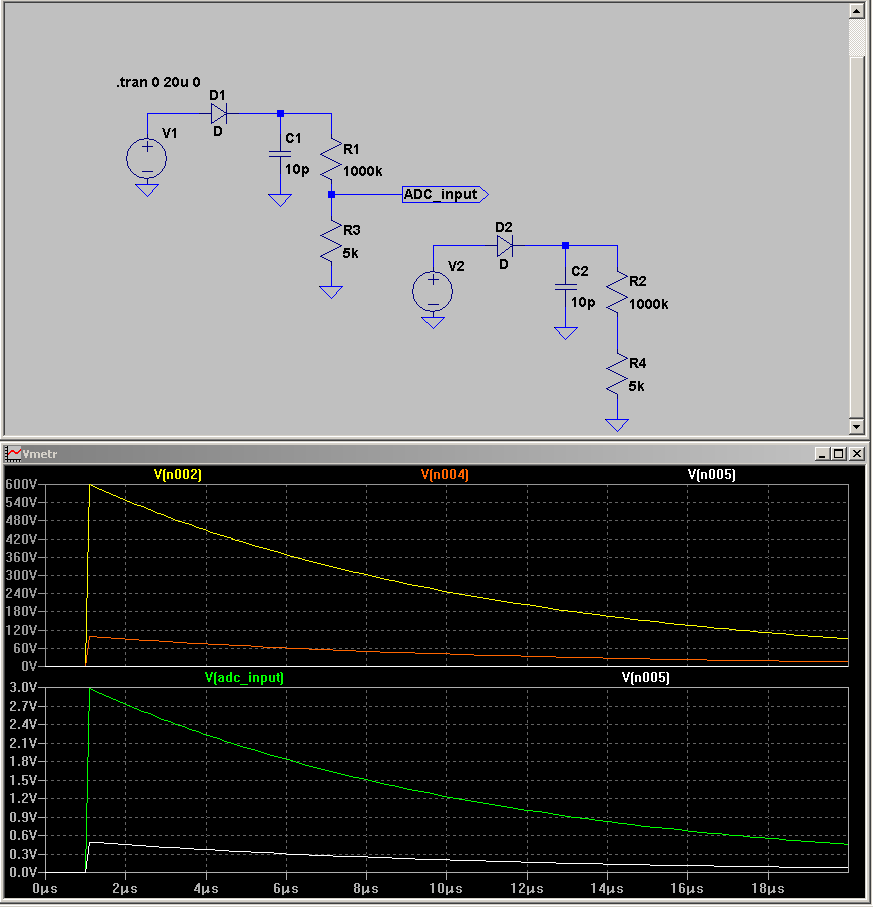

Андрей, помоги найти обсуждение про резюк 4М7. Лазил по веткам не нашёл.
Помнится дедИван приводил его прикидочный расчёт. По-моему там должно
быть не более 2М, но не 4М7 !? А то стрёмно тиньку спалить, хочу задействовать
обратную связь с первички, которая через этот резюк.
Помнится дедИван приводил его прикидочный расчёт. По-моему там должно
быть не более 2М, но не 4М7 !? А то стрёмно тиньку спалить, хочу задействовать
обратную связь с первички, которая через этот резюк.
Удачи !
До кучи в Тиньке по входам должны стоять защитные диоды.
Проверь - вход(анод) и питание(катод).
ЗЫ: Не так давно этот момент на работе обсуждали. Шина памяти не работала на номинальной частоте. Оказывается одна микросхема не была запитана..
_________________ Автор благодарит алфавит за любезно предоставленные буквы.(с)

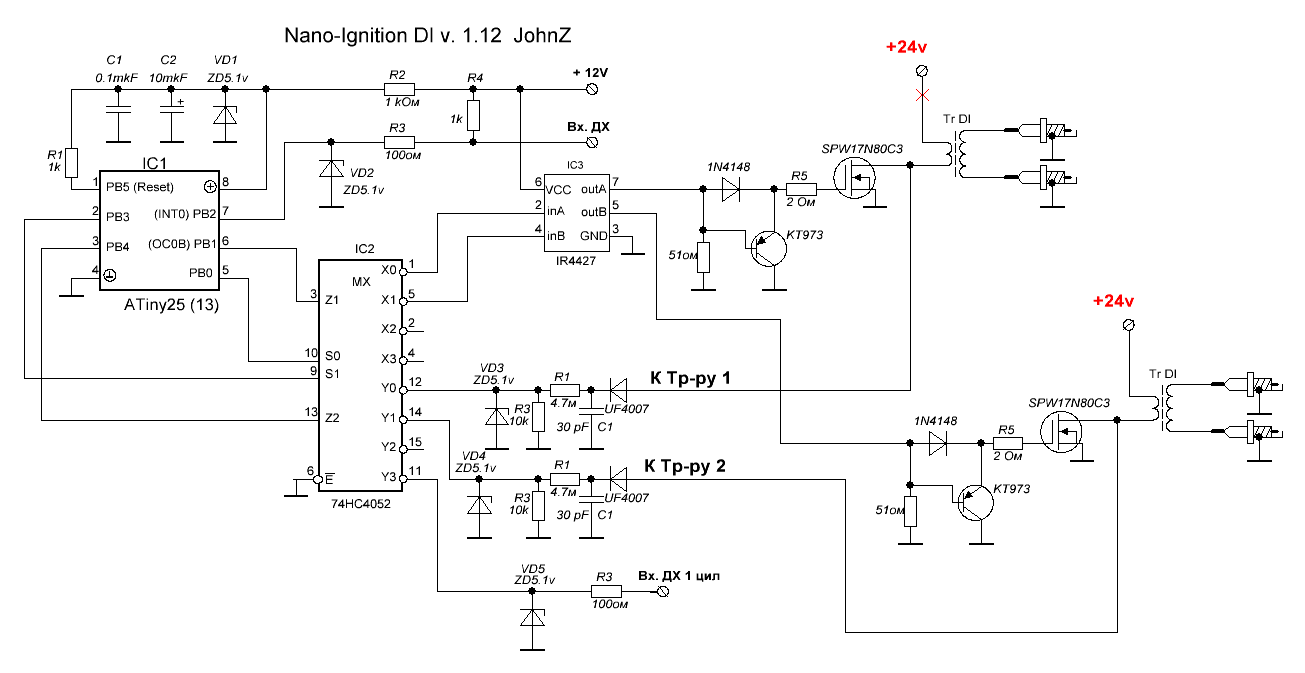

Дык в той схеме был резюк 10К а не 5. Это точно известно т.к. он у меня уже
давно впаян 😎 Вот для него я и пересчитывал. Нужно 5 В из ~1000 В на 10 К.
Вот и получилось 2 Мом ! Схема в прицепе. Я-же её выкладывал давно, и тогда
про ошибки и номинал этого резюка никто ничего ...
СHK, я на тиньку по входу ставлю резюк 100 Ом и стИбилитрончик 5V6, на всякий случай 😊
andy8mm Пост: 477029 От 23.Aug.2015 (00:35)
такой движок подойдет на опыты для Литр на сотку.
Вместо генератора прийдется какой то тормоз (нагрузку) прицепить , да желательно чтоб регулировалась . А лучше бы двухцилиндровый ! А еще лучше 4-х !
Я бы не брал .
