Проблема такая - есть короткий импульс надо получить скважность 50 проц с делением на 2 на 1 -2 х корпусах логики без процессора , пробовал на D триггере не выходит - отдаёт такой же короткий импульс 😀

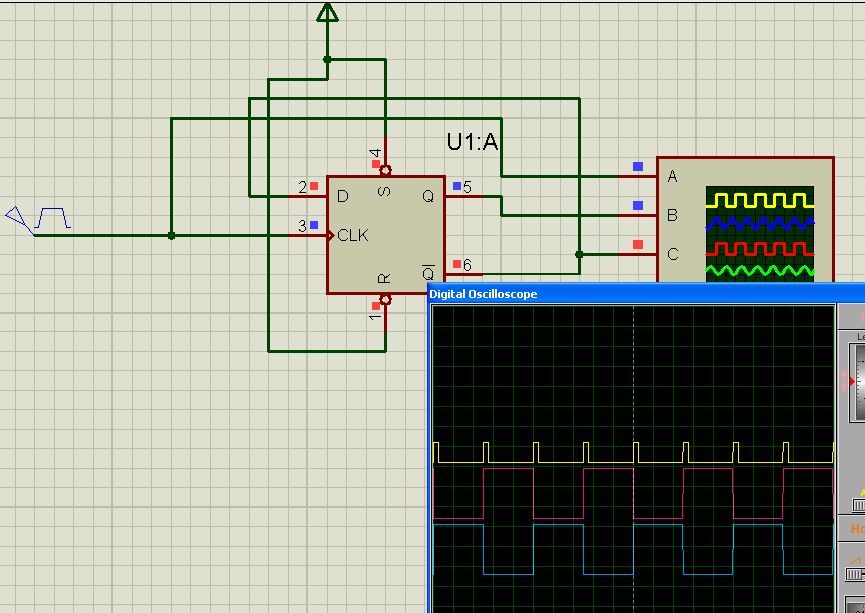

А как ты включал триггер? Если не так как на рисунке
То не правильно.
На рис. выше показано как из Д-триггера сделать счетный триггер-делитель на 2 (Т-триггер)и скважность будет правильной.
А можешь использовать обычный счетчик-делитель, и получишь скважность 50 и деление на 2, 4, 8, 16.
К стати нужен именно динамический Д-триггер (из ттл 155тм2), статический не подойдет (155тм5, тм7).
так и включал , при коротких импульсах эта хрень ничего не делит , менял корпус , проверял в статике всё работает , осциллограмма такая же........
Дело в том что такая схема срабатывает вверх по фронту а вниз по спаду и фактически работает как триггер шмидта , в схемотехнике так и называется Т -триггер (перебрасывается по каждому импульсу- а по факту по фронту - спаду одного импульса......) Нужно сделать так чтобы по потенциалу перебрасывалось тогда делить будет , знаю что такие триггеры есть в регистрах а как сделать из этой е..ани перебрасывающейся по фронту - незнаю а перепаивать корпуса надоело😕
сейчас стоит ТМ2
К стати нужен именно динамический Д-триггер (из ттл 155тм2)
он и стоит и нихера не делит ! второй корпус уже - в статике работает как защёлка по схеме и RS , в динамике нихера........ наверное счётчик поставлю с инвертором...
У входного импульса дребезг на фронте. Поэтому триггер срабатывает 2 раза.
Проверь формирователь и цепь от формирователя к триггеру.
У 155 или 555 серии требования к длительности фронта импульса на входе триггера не более сколько-то нс. Например 100 или 150нс. Это значит, что при более пологом фронте с учетом наводок по "земле" вход "звенит". Чем хуже "земля", тем круче должен быть фронт. Чем хуже линия от формирователя к триггеру, тем больше проблем с работой триггера.
У входного импульса дребезг на фронте. Поэтому триггер срабатывает 2 раза.
Проверь формирователь и цепь от формирователя к триггеру.
У 155 или 555 серии требования к длительности фронта импульса на входе триггера не более сколько-то нс. Например 100 или 150нс. Это значит, что при более пологом фронте с учетом наводок по "земле" вход "звенит". Чем хуже "земля", тем круче должен быть фронт. Чем хуже линия от формирователя к триггеру, тем больше проблем с работой триггера.
корпуса ТМ2 и формирователя впритык стоят , формирователь на компараторе LM339 упёрт во вход С ТМ2 вот и вся схемко......
компататор срабатывает по пику треугольника , пробовал другой компаратор результат такой же... 339 работает стабильнеее правда.....
фронт не сильно затянут? а если триггер шмидта на вxод поставить?
а длительность импульса достаточна? (типа CLKlo=30ns, CLKhi=37ns, уточни для своей микрухи)
_________________ Татарский, конечно, ненавидел советскую власть , но все же ему было непонятно — стоило ли менять Империю Зла на Банановую Республику Зла импортирующую бананы из Финляндии. Пелевин. В
сильно пологий. поставь подряд пару лог.елементов, типа ЛН, ЛА.
вот если после них будет дребезг - то RC, но без фанатизма, фронт менее 50 нс.
_________________ Татарский, конечно, ненавидел советскую власть , но все же ему было непонятно — стоило ли менять Империю Зла на Банановую Республику Зла импортирующую бананы из Финляндии. Пелевин. В
у меня провода до акб дико длинные - порядка 8 метров , но на входе питания триггера и 339 ой стоит сетевой фильтр , 7805 и обвеска как положно плёночный и электролит..... Ещё было замечено что мои провода до осла (использован комп с опторазвякой) так вот если провода паял к выходной ноге тактового генератора то частота его плыла и прыгала , подключил гену к драйверу эффект пропал)
Сейчас провода осцилла припаяны к ноге тм 2 , может это провоцирует какие то глюки) попробую через буфер зацепить
Я в ах..е - к155ла1 заявлена как 2 элемента 4 ине а работает как 4или не...
Корпус новый) использовал один элемент на 1 из 4ч входов подаю импульсы от тм2 на другую ноль , ещё 2 ноги одного элемента в воздухе - работа выхода запрещена😬 Одним НУЛЁМ ! , я то думал что 4 И-не должен воспринимать только 4 сигнала одновременно ....
Хорошо что в моём устройстве не принципиально чем запрещать работу выхода (нолём или единицей)
ПС ещё прикол если засадить часть ног 4 и-не на плюс то прут короткие импульсы на выход , если висят в воздухе на выход поступает не искажённый меандр 60герц.
Ещё у ла1 нельзя как выяснилось объединять входы разных элементов , они начинают звенеть😬 ой псдец........... если кому пригодится то они объединяются только через диоды встречно катодом наружу.😎 тогда сэндвич из двух элементов работает с одним сигналом...
плёнка стоит , знаю что садят. Меня убивает то что 4 и-не работает реально как или-не... КОгда объединял входы одного или двух элементов и сажал на плюс то на выходе вместо меандра получал короткие импульсы , так пришлось диодами развязывать тогда только нормально заработало....... это не 155 а к1533ла1 такая е.анутая оказываетцо)
Очень надо отремонтировать материнку epox - af-550pro/g
запуск с кнопки есть , кулеры пашут а процессор холодный ) строеный датчик температура проца говорит 20 гр цельсия , мама не выключается софтовой кнопкой.
Думаю нет питания проца , схему найти немогу )
шарил по фетам возле камня - итог те что рядом вроде как живые на на парочке не обнаружил 12 вольт на стоках , на других есть , ещё один поодаль вроде питает оперативку так вот сопротивление между стоком -истоком 20 ом... хз неисправность или норма)
Какие напряжения должны быть на процеке ? мож кто сталкивался.......
