Ищу звезду на 52 зуба под советскую цепь от "Риги" или "Карпат".
Сама цепь называется ПР-12,7-1820-1
Шаг ее - 12.7 мм, диаметр ролика - 8.51 мм. Расстояние между пластинами - 5.4 мм. (Соответственно толщина зубчиков звездочки должна быть 5 мм)

Остались еще в нашей стране токаря-фрезеровщики, способные выточить её?
Из нормального металла?

Либо ищу звездочки под китайскую 420-ю мопедную цепь на 13 зубов ведущая и 48 - ведомая.
Или 12 зубов ведущая и 46 - ведомая.
Пойдет и на 52 зуба (возможно от детского квадроцикла).

От так их делают в гаражных условиях:
[ссылка]

А вот так выглядит чертеж в формате А4:

Он, же в приложенном вордовском файле.

Собссно в программке Sprocket, по приведенной ниже ссылке, нужно выставить вот эти параметры:


Сама программка тут:
[ссылка]

В идеале, звезда должна быть толщиной 3 мм, а кромка с зубьями - 5 мм.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

Помню, был молодой, лет 10-15 назад, в соконьках много чего продавали, тока меня обокрали там, а пост я ваш видел, даже смотрел сайты
Есть цепи подходящие, но это только по сети заказы. Ибо на рынок я уже не хожу, хотя УВЕРЕН что там это есть. (если рынок не закрыли....)

В Сокольниках, в "Галерее спорта" да, можно подобрать.
А вот по сети я такого не встречал, увы.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

Ну я могу купить и выслать, мне туда на 37 трамвае, и немного пешочком, я помню данные звезд, размеры передней и задней.

Поищи, конечно, если не затруднит.
Только это - там можно как-нибудь сначала ценник узнать?
В смысле - что есть в наличии и что почем?

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

А есть размеры?
Могу попробовать заказать у министерства энергетики. Правда будет из листовой нержавейки.

Размеры под шаг "Риговской" цепи - как у обычной велосипедной звезды на 52 зуба.
Единственное отличие - толщина зубцов. (Мопедная цепь шире).
Центральное отверстие - 40 мм.

В принципе, могу обмерять точно все сегодня вечером и завтра выложить сюда.
Даже зафотать велозвезду могу на листе А4, если она туда влезет.

Сама цепь называется ПР-12,7-1820-1

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

Я в целом представляю, но фото былобы не плохо.

Вот нарыл в сети чертежи звезды на 38 зубов под советскую мопедную цепь ПР-12,7-1820-1:
[ссылка]

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

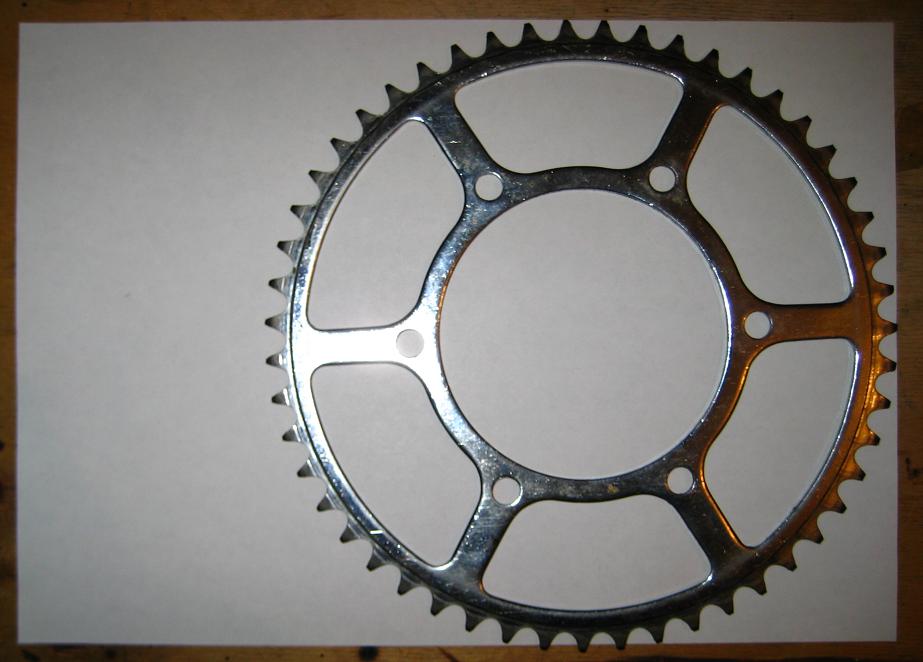

Сделал фото велозвезды на 51 зуб.
Диаметр ее 213 мм. Центральное отверстие надо на 40 мм.
Толщина - 5 мм. Шаг цепи - 12.7 мм. Диаметр ролика (отверстий между зубчиками) - 8.5 мм.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

Накидал чертеж в программке Sprocket
[ссылка]

формат А4:


Он, же в приложенном файле Microsoft Office Document Imaging.

Собссно в программке нужно выставить вот эти параметры:




В идеале, звезда должна быть толщиной 3 мм, а кромка с зубьями - 5 мм.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

Можно заказать в "лазерной резке", потом доработать напильником.
Пользуюсь услугами этой конторы: [ссылка]
Контора Питерская, делает недорого, работает с частниками (оплата через Сбер) и с единичными заказами. Недорого. Сроки примерно 10 дней. Доставляет по России Транспортными компаниями.
Точность хорошая, косяки исправляет.

Спасибо, написал им позавчера, однако ответа пока не получил.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

Убердевайс!
снегоход из бензопилы


а насчет звездочки мне так и не ответили... 😕

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

Шо отвечать то?
Цена изготовления (с закалкой) в районе 5 тыр.
Чего еще?

http://www.ebay-kleinanzeigen.de/s-anzeige/fahrrad-kettenblatt-shimano-52-zaehne-guter-zustand/414673856-217-940

Спасибо, однако это велосипедная звезда, она тонкая слишком. В наших магазинах стоит 250-350рублей.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

Странно, почему тогда японская звездочка для мопеда продается в москве за 1850?
А китайские по 600-800рублей?

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

Давно бы уже даже из канализационого люка напильником выпилил.
Отвык народ работать совсем.
Не жилец значит....

_________________
я плохого не посоветую

Во превых - для выпиливания нужен сверлильный станок.
Дрелью отверстия на равном расстоянии не сделаешь. По любому разброс в плюс-минус 2 мм будет.
Во вторых - нужна пластина хорошей стали типа сорокапятки.
Из колодезного люка даже если выпилишь - на ней зубцы слижет за пару недель езды.
И в третьих - даже из хорошей стали звезду надо будет закаливать.

Если кто владеет технологией закалки в гаражных условиях - я внимательно выслушаю советы.

ЗЫ. Таки да - звезду выпилить - это вам не сказки об искровичке рассказывать! 😝😬
Тут руками работать надо, а не в форумах трепаться.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

цементация поверхностного слоя низко-углеродистой стали графитовым порошком с помощью электросварки.


интересно - а с низкоточной высоковольтной катушкой такое пройдет?
Или именно сварочник надо?

Как вариант - взять качер, подсоединить в высоковольтному выводу карандаш и неторопясь "рисовать" по детали?

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

ТВЧ закалка.
Если сам освоишь, напиши.
Звездочку всю, обычно закаливают, а не только зубья.
Дорогое удовольствие...
Под прессом надо, чтобы не повело.

А по теме - ответы есть, не надо ждать от темы чуда в виде звездочки на халяву...
Можно закрывать тему.

Не нахаляву, а по приемлемой цене в 500 - 700 рублей.

Для сравнения - китайская мопедная ведомая звезда продается в любом магазине за 350.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.

Значит надо пологать китайска работает в два раза меньше, в принципе может ее даже выгодно покупать.

было бы где ее купить.

_________________
Шел Шива по шоссе - разрушая сущее. А навстречу Cаша шла - круглое сосущая.
