Первый пост темы: Namor Post: #12303 От:08.11.2005 (14:53) Люди ... Помогите кто чем может (советом, схемой, ссылкой)
Свалилось тут на меня такое задание.
Спроектировать и изготовить в железе, генератор пилообразного напряжения на ОУ с высокими коэф усиления с такими приблизительными параметрами:
Напряжение выходное, двуполярное -2...+5V
Период ооочень большой 4-6 секунд
Схема должна быть еще с изменением начальных условий интегрирования (?)
в момент смены полярности тока (?)(другой генератор пилы, более грубый).
З,Ы. Извимните если в чем грубо ошибся. Просто вся эта теория была ой как давно и забыть успел многое... 8-(
народ, подсобите с курсовой по схемотехнике: нужно расчитать чхему генератора с использованием моста Вина?!
Ну и что тебе самому мешает сделать расчет. Ты думаешь, что этот форум - сборище помошников лентяям? Раз у тебя есть компьютер и интернет, то этого достаточно, чтобы сделать такой расчет. Другое дело что если что то конкретное не будет получаться. Тогда я или народ здесь подтолкнут тебя
в правильное русло:D
sergrushka, Вот, у меня не получается 😀
Генератор на мультивибраторе не дает частоту выше 2.5Мгц. Транзюки - хоть какие... например гт349б, 3109..., граничная частота 800Мгц.
вопрос: а если собрать каждое плечо по каскодной схеме - будет лучше?
пробовал поставить комплементарную пару (кт3102+кт3107) по схеме Дарлингтона - фиг. Ваще сигнал непрямоугольный, а ступенька какая-то... 😕
sergrushka, Вот, у меня не получается
Генератор на мультивибраторе не дает частоту выше 2.5Мгц. Транзюки - хоть какие... например гт349б, 3109..., граничная частота 800Мгц.
А не проще ли взять готовую с той же shema или из журнала "Радио".
Зачем выдумывать? Пошел в выходные в библиотеку. Взял подшивку журналов за любой год. 😁
Ну... эта... в библиотеку ишо записаться нада... 😀 а в схема.ру - копался... нету такой. 😕
У меня классический мультивибратор с диодной развязкой и РАЗДЕЛЬНЫМ управлением длительностью разрядки кондеров в КАЖДОМ плече... на частотах до 1Мгц - пашет - милое дело. Фактически длительность управляется независимо от диапазона... например можно выставить импульс 100мсек и паузу 10мксек... от 0.3Гц до 3Мгц... 7 диапазонов... 7-й работает только частично, а хотелось еще 8-й сделать... 😀
К531ГГ1 - готовый генератор, даже 2, по крайней мере до 40 МГц.
Задающий элемент - или конденсатор, или кварц.
Частота при использовании конденсатора управляется напряжением.
Если совсем просто надо - на туннельном диодике, они (которые обычные, не СВЧ) вроде до 1 ГГц генерят. Мощность сигнала небольшая.
ГГ1 сама по себе только меандр генерит.
А для регулирования длительности дополнительно необходим одновибратор на АГ3, но к сожалению они почему-то только 155-й серии вроде бывают. Мегагерц 10-15 потянет.
Или надо на 531 мелкой логике делать по обычным схемам генераоторов.
Тогда можно и до 50 мгц вытянуть, и фронты красивее.
Как я понимаю это в некоторой степени изначально касается этой темы :wink:
Вопрос к теоретикам и практикам, так как я затрудняюсь что-либо сказать по поводу рабочести девайса приведенного на схеме электромагнитной пушки из обычного магнетрона. Теоретически, по-моему, она работать не должна. На катушку эл.магнита магнетрона вроде как ничего не подается, на анод-катод напряжение подается какое-то сильно высокое. Теоретически при таком включении магнетрон ничего кроме рентгена не излучит.
Но!
Смотрим на фото: светящаяся в нескольких метрах от направленного излучателя ЛДС.
Так что же происходит в магнетроне при коротком высоковольтном разряде? Можно ли это использовать в целях получения сверхкоротких высоковольтных импольсов?
[ссылка]
Welcome to the official Voltage Labs website. Unfortunately this site will no longer be up due to the abuse of this site’s content. The material on this site relating to HERF (High Energy Radio Frequency) was provided for informational purposes only, and specific details were deliberately withheld in order to prevent non-qualified personnel from replicating the devices, although most engineers could construct such a device on their own. Sadly, I received emails from individuals claiming that they may be victims of such a device, indicating that there is in fact possible abuse. I was able to offer the victims solutions for detecting and reporting the criminal activity, but also decided to remove the content from this site in order to ensure that this will not happen again.
Предлагаю альтернативный и не менее смертоубийственный вариант :?
Берем гранату Ф-1 (лимонка в просторечье), мотаем на нее катушку, подключаем,
дергаем за кольцо.....
Выжившие смотрят на Очень короткий импульс.
(Для данного эксперимента использована модифицированная (адаптированная) технология радио-элетронного оружия.)
Вариант с ядерной накачкой не предлагается !, т.к. эксперимент предполагает ограниченный круг экспериментаторов, а не участие в нем населения всего вашего города.
Но!
Смотрим на фото: светящаяся в нескольких метрах от направленного излучателя ЛДС, окровавленные руки (кстати в книге Тесла что-то писал что от высокой частоты и напряжения кровь может выделяться без раны, через микроотверстия в коже
Вот так вот и рождаются легенды 😀 Читаем:
First HERF004 victim, me. As I was drilling a hole for the magnetron feed the drill bit caught the sheet of copper and swung it around slicing my hand in various places. I also got some burns from my blow torch.
Ну, если направить излучение магнетрона на ЛДС, то она конечно будет светиться ! Знакомый преподаватель рассказывал: однажды в гостях рядом с Останкинской телебашней ему показали "фокус". Намотали небольшую катушку, подключили к ней лампочку от фонарика, она отлично светилась |001| Где мы живем товарищи :?: :lol:
ГГ1 сама по себе только меандр генерит.
А для регулирования длительности дополнительно необходим одновибратор на АГ3, но к сожалению они почему-то только 155-й серии вроде бывают. Мегагерц 10-15 потянет.
Или надо на 531 мелкой логике делать по обычным схемам генераоторов.
Тогда можно и до 50 мгц вытянуть, и фронты красивее.
За схемку спасибо. Но это тоже классическая схема с Q=2. Установка ждущего дополнительного сильно усложняет схему... регулировка основной частоты, затем еще и отдельно длительности импульса, да еще в 7-9 диапазонах... не представляю как можно будет управлять таким "чудом". Классический мультивибратор в этом смысле гораздо предпочтительнее - всего лишь раздельное управление (в том числе и диапазонами) в каждом плече... 😀
ГГ1 сама по себе только меандр генерит.
А для регулирования длительности дополнительно необходим одновибратор на АГ3, но к сожалению они почему-то только 155-й серии вроде бывают. Мегагерц 10-15 потянет.
Или надо на 531 мелкой логике делать по обычным схемам генераоторов.
Тогда можно и до 50 мгц вытянуть, и фронты красивее.
За схемку спасибо. Но это тоже классическая схема с Q=2. Установка ждущего дополнительного сильно усложняет схему... регулировка основной частоты, затем еще и отдельно длительности импульса, да еще в 7-9 диапазонах... не представляю как можно будет управлять таким "чудом". Классический мультивибратор в этом смысле гораздо предпочтительнее - всего лишь раздельное управление (в том числе и диапазонами) в каждом плече... 😀

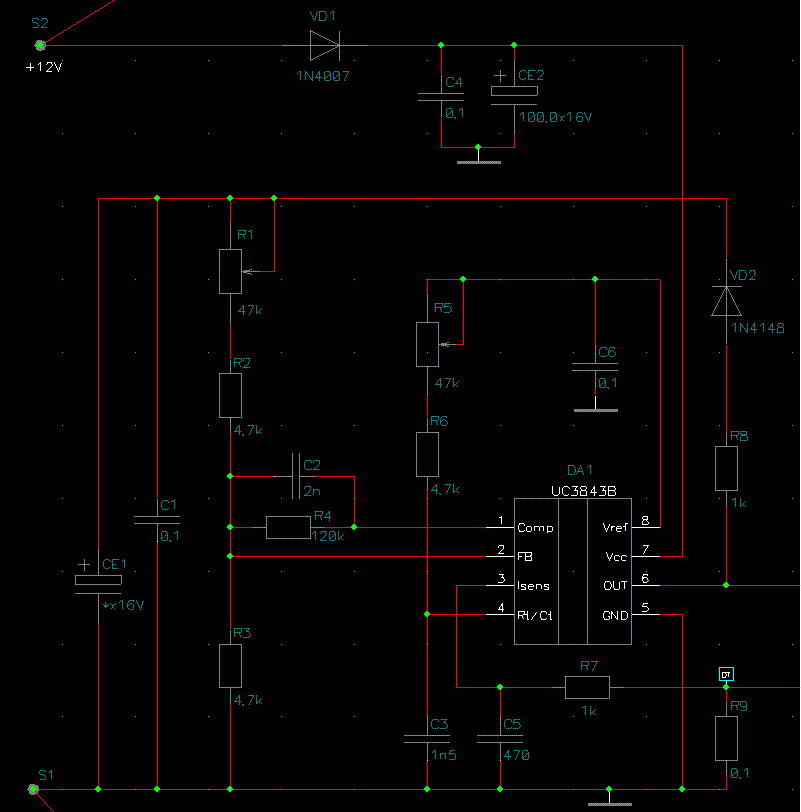

Можно поробовать поэкспериментировать вот с такой схемой.
Возможно получится очень дешовое и доступное решение для частот до 50-100КГц
R5,R6,C3 - определяют частоту;
CE1,C1,R1,R8 - позволяют регулировать скважность, R8-не менее 200 Ом;
C5,R7,R9 -можно для начала не ставить,а посадить 3 вывод на землю.
VD1- защита от переполюовки, любой нч диод с током до 1А.
VD2- можно использовать КД521(522) или более мощные импульсные диоды.
Напряжение питания не менее 9В иначе просто не запустится.
Еще раз обращаю внимание ЭТО НЕ РАБОЧАЯ СХЕМА, а идея, которую можно довести до ума. Начать лучше без CE1 и с R8=200.
Так может выгядеть весь генератор импульсов.
UC3843 имеет мощный выход до1А для раскачки полевиков и вход датчика тока.
Сделаны уже некоторые улучшения, добавлен VT1, который уменьшает нагрузку выхода ИМС на цепь ОС.
R11- ограничивает максимальный ток полевого транзистора Imax=1/R11
VD3-супрессор (мощный импульсный стабилитрон с очень малым временем реакции)
для IRF740 лучше использовать 1,5КЕ400.
Обратите внимание, как нарисована разводка цепей питания, этому стоит следовать буквально и все провода питания к полевику выполнять толстым проводом.
За счет высокого быстродействия, если не нагрузить выход, получите на стоке высоковольтный выброс, который будет ограничивать только супрессор и вся мощность будет рассеиваться на нем, в таком режиме его надолго не хватит,
Возможно на первые 5-10с.
ВВ выброс может повредить и вход осцила, делители далеко не всех щупов могут его выдержать.
Привет всем спецам.
Новую тему не создаю, так как эта похожая.
Имеется маломощный генератор пилообразного напряжения. [ссылка]
Частота 12 кГц.
Стоит 2 задачи
1. Усилить этот сигнал до амплитуды 24 вольта, мощность, отдаваемая в нагрузку должна быть 200 ватт. Посоветуйте схемку усилителя, который бы существенно не искажал форму входного сигнала и выдавал бы требуемые параметры по мощности.
2. Выход пилы сделать амплитудой 18 кВ, с малым током, подозреваю, без строчника от лампового телевизора не обойтись?
Да, такие вещи на усилителях не делают.
Делают сразу нужный генератор.
Очень простой- индуктивность. Она сама автоматом дает пилу.
К ней только ключик присобачивают.
Эх молодёжь! Забыли что есть аналоговые операционные усилители.Видно не преподают их сейчас в вышке! Самое простое для этого и супер точное - это ОУ! Погугите и найдёте кучу схем давних времён, типа [ссылка][ссылка] А если нужно, то можно найти и с линейностью до 1%!
April14 Пост: 486588 От 13.Jan.2016 (21:17)
Эх молодёжь! Забыли что есть аналоговые операционные усилители.Видно не преподают их сейчас в вышке! Самое простое для этого и супер точное - это ОУ! Погугите и найдёте кучу схем давних времён, типа [ссылка][ссылка] А если нужно, то можно найти и с линейностью до 1%!
Для обеспечения линейности выходного напряжения, конденсатор в цепи обратной связи должен быть не керамический, а плёночный. Ёмкость керамических конденсаторов зависит от приложенного напряжения, для каждой группы ТКЕ своя зависимость.
Наверное, придётся использовать два компаратора. За основу можно взять схемы таймера 555. В отличие от 555, на входы компараторов доведётся подавать два пороговых напряжения.
Самый лучший генератор линейно изменяющегося напряжения (основа ГПН) приведен по этой ссылке [ссылка] Но данную схему надо слегка модернизировать заменив туннельник нормальным компаратором с логикой и ключом, а также применив полевик с минимальным Uзиотс (лучше всего работает КП303А-буква в конце ОЧЕНЬ важна). Этой схемой при применении скоростных современных компараторов и прецизионных подстроечных резисторов (например ппмл) можно "ловить" наносекунды.
