Ну вот, пока вы тут спорите о терминах наш человек взял и сделал, как его учили.
Обычный контур с нелинейной емкостью раскачивается коротким импульсом и амплитуда начинает нарастать. Нарастает до тех пор, пока потери в контуре не срывают генерацию. Осталось забрать эту энергию в нагрузку. не допуская нарастания выше порога.

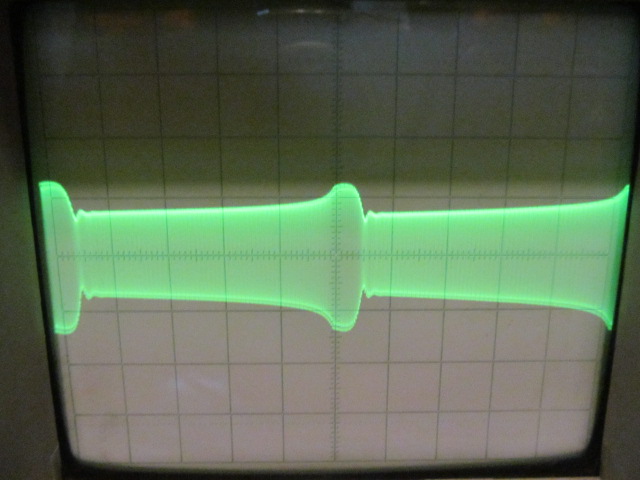

Осциллограмка 20 в /дел.
Поздравим его с успехом!


- Правка 15.05.20(18:23) - dedivan

Поздравим!!!

Походу время имульса в районе 20 нс и сердечник из "жестких" сортов феррита или на "картоне"... так... предполагаю...

ДедИванСусанин Подробности в студию!

Нет, горшочек ферритовый и частоты низкие - килогерцы.
Потери в контуре нужны низкие для такого резонанса.

Все подробности давно на форуме есть- посмотри когда я Зимней рассказывал про керамические конденсаторы Y7V.
С картинками. с графиками и прочим.
Но её что то не вставило тогда.



- Правка 15.05.20(18:46) - dedivan

Попробуем пораскинуть мозгами.

Я так понял, при росте напряги на кондере, его емкость падает.
Иначе энергии бы "не прибавлялось"

Электроны притекли на обкладки, а их растащило внешней механической силой.

Или в диэлектрике, при росте заряда, начались паталогические процессы поворота диполей, супротив кулоновких сил.

Отдельный вопрос про "безэнергетьическое" изменение емкости.

P.S. Может он просто ослика верх ногами сфотал, а мы уже "возбудились"?

- Правка 15.05.20(18:55) - Ihtiandr

Спасибо за четкие исчерпывающие сведения!

Дежавю...
Для такого резонанса нужен второй контур, но связанный не индукционно, а проводками...

Тогда для снятия чего то - параллельный индуктор с заземлением и синхронизацию по частоте сигналов входящих. Индуктор в синусоиду.

Это не главное- главное нагрузка должна включаться только при некотором превышении напряжения.

Все буквы угадал а слово назвать не смог это называется.

При росте напруги емкость должна расти. тогда и будет СЕ.
В нормальном включении у кондера емкость падает, значит надо включить его "вверх ногами".

Вверх ногами...
Так правильно будет?



Еще нужна асимметрия.
Рост емкости при напруге это одна энергия тратится.
Падение при откачке носителей зарядов с пластин - другая.


Почему именно нелинейный кондер?
Может просто емкость от напруги зависит?

Так чтобы СЭ снять нужно сгондобить ещё схемку и кондёр в ней помощнее, которые с затворами быстрыми на входе одном, остальные "приземлить"...

И соединить до этого кондёра в проводнике толстеньком мощный ток, с учётом частоты и высокой частоты "высоковольтника"...

Ты не забывай- это обычные китайские смд козявки.
Они охлаждаются в этом режиме и сосут энергию из теплого воздуха.
Эти козявки могут насосать микроватты. Так что там не столько толстые провода нужны, сколь экономичные ключи на нагрузку.

Всё чудеса ищешь? Нет никаких чудес- обычная физика в рамках школьных законов.

Потому что обычный Папалекси резонанс показан на нелинейной индуктивности, а здесь кондер.
