Первый пост темы: dedivan Post: #804578 От:08.10.2022 (21:26) Про схемотехнику получения коротких мощных импульсов в пределах домашних самоделок.
Заодно про практическое применение таких импульсов.

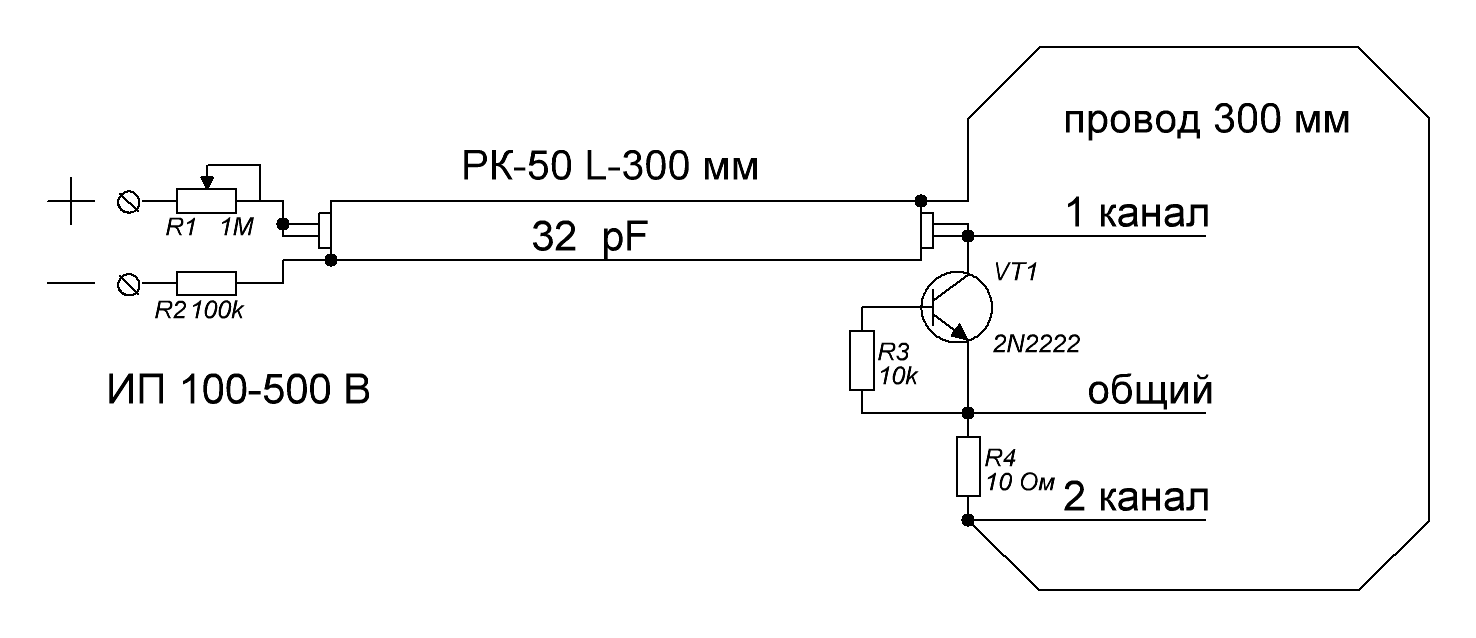

Да. петелька примерно такая.
Но с питанием нужно вопрос решать по другому. Это большой грех- подавить питание через килоомы.
Боженька за это может обидеть.

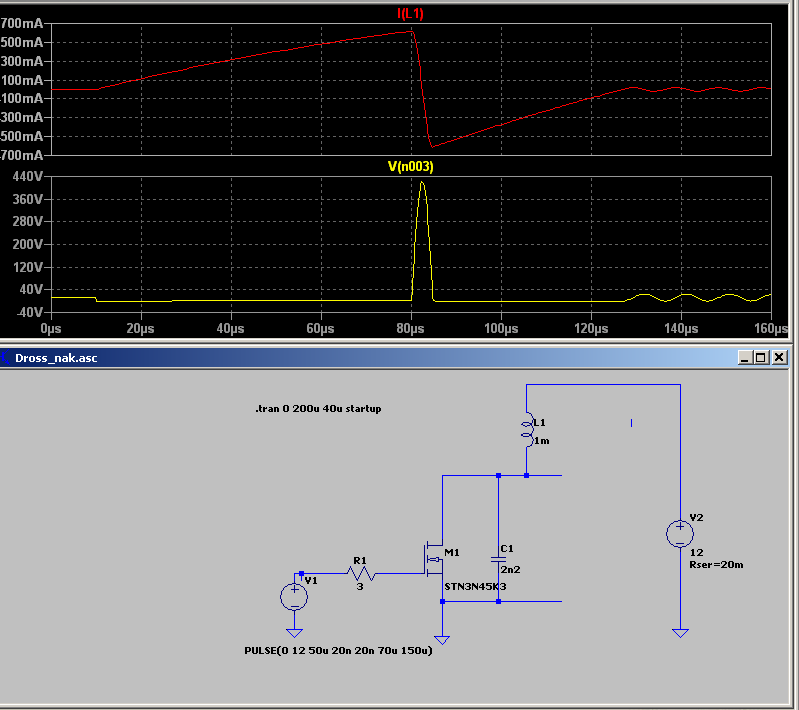

Есть такая штука- источник тока, обычно вместо него используют индуктивность в режиме обрыва тока.
Если ток через катушечку прервать неожиданно- она будет стараться его сохранить не глядя на всякие сопротивления элементы в цепи.
А если подставить кондерчик- получится красивая полусинусоидка на сотни вольт из обычных 12.
Вот с этой горбушкой можно делать что угодно- коротить, нагружать, лавинники подставлять...
ей ничего не страшно и схеме тоже не страшно- энергия в индуктивности ограничена.
СНК Пост: 881485 От 02.Mar.2025 (08:55)
Получается надо увеличивать амплитуду по модулю с учетом текущего знака..
Опять куча древних условностей приводит к куче заблуждений.
Ведь это давно условно приняли заряд натертого стекла за плюс а янтаря за минусик. А могли бы и наоборот.
Тогда картинка на ослике выглядела бы так
Два конденсатора соединить - будет с двух сторон накачка
_________________ Автор благодарит алфавит за любезно предоставленные буквы.(с)
dedivan Пост: 881558 От 02.Mar.2025 (17:26)
Вот с этой горбушкой можно делать что угодно- коротить, нагружать, лавинники подставлять...
ей ничего не страшно и схеме тоже не страшно- энергия в индуктивности ограничена.

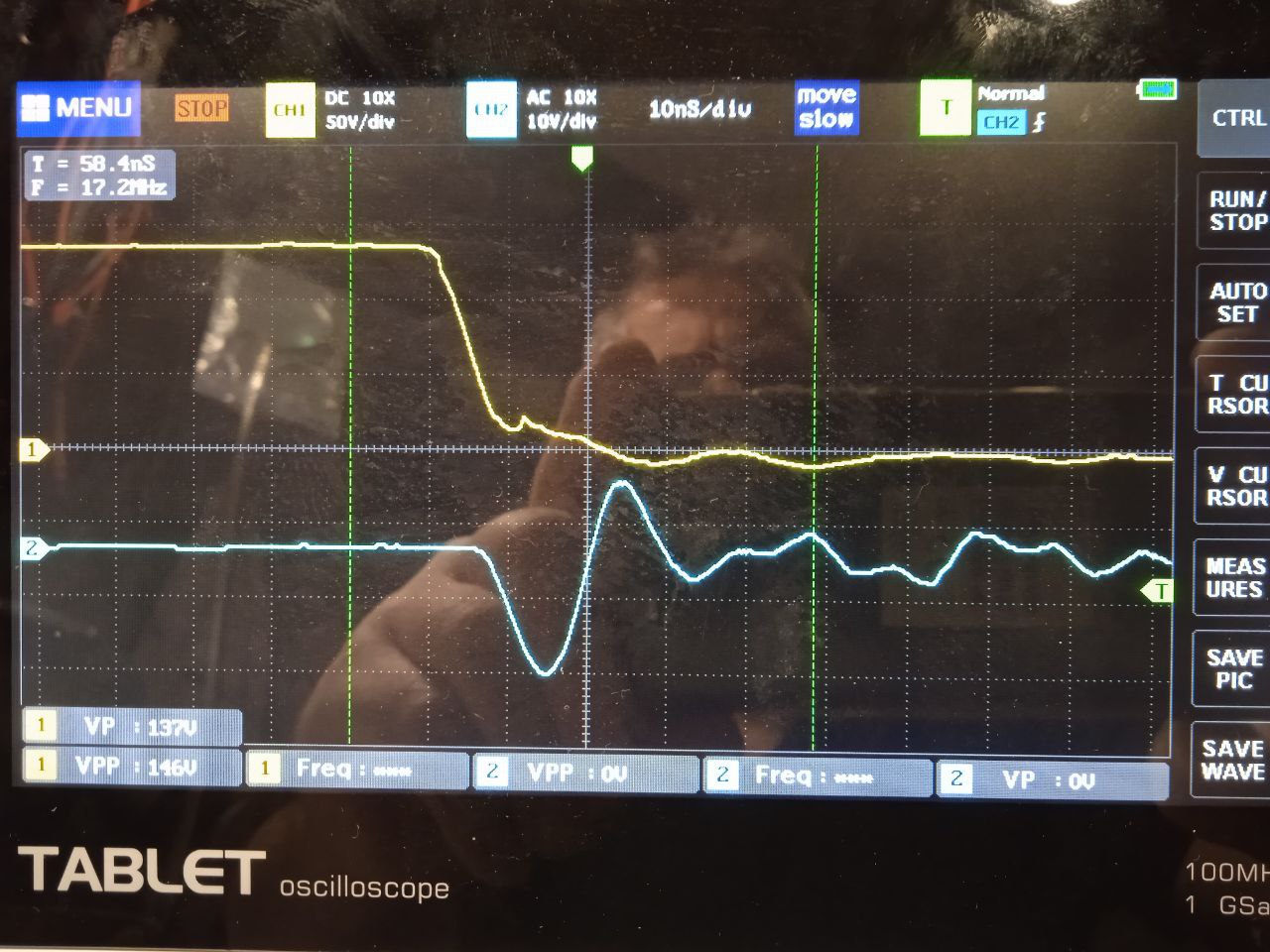

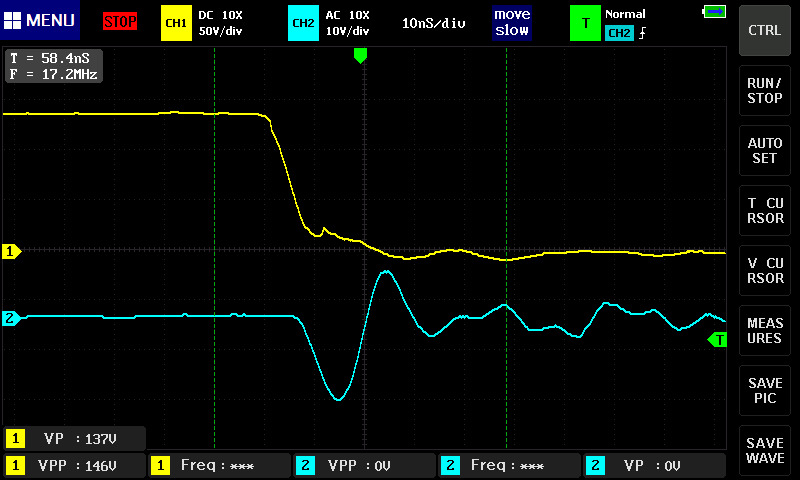

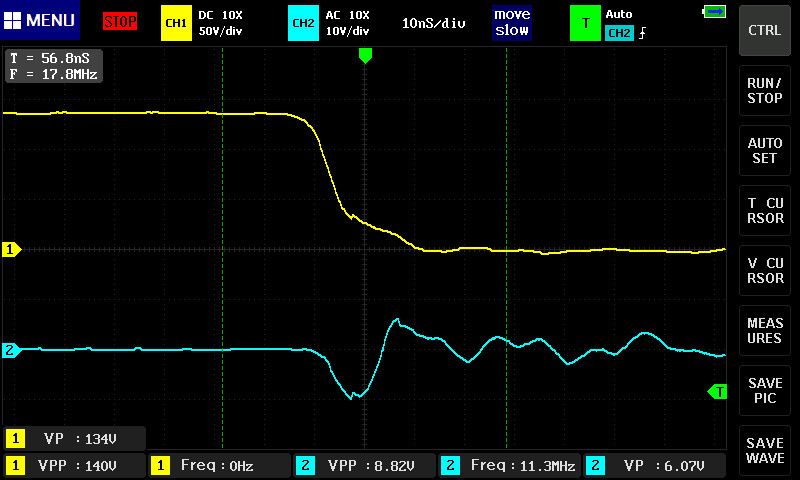

Не знаю Дед, страшно с той "горбушкой"?, нет? Но у меня с ней не "срослось". Пробовал разные индуктивности: 1,2 мГ после 5мкС начинала входить в насыщение, выдавая до 100 В; 2,8 мГ - разгонялась за 20 мкС и "выплёвывала" всего 120 В; 5мГ, нужно было 20 мкС, что бы "стрельнуть" 200 В... Пробовал разные из имеющихся готовых пока 2222 не издох. Вернулся к схеме с блокингом на трансе от зарядки. Потребление от БП практически нулевое, частота работы лавинника регулируется в широких пределах напряжением БП. Сейчас правда осциллка с С945 хуже чем 2N2222. Пороюсь в "закромах" может найду ещё?
Виталя Пост: 881590 От 03.Mar.2025 (09:32)
Но у меня с ней не "срослось". Пробовал разные индуктивности: 1,2 мГ после 5мкС начинала входить в насыщение,
А что нужно делать, чтобы сердечник не входил в насыщение?

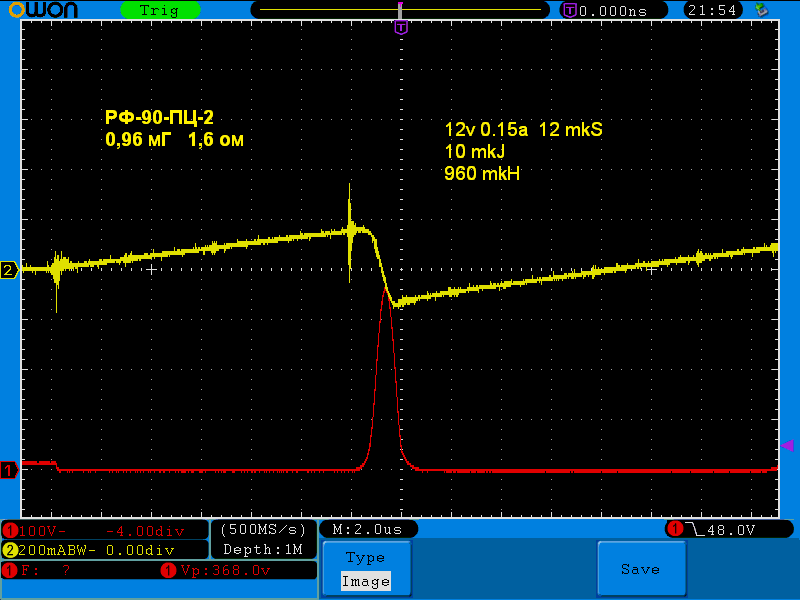

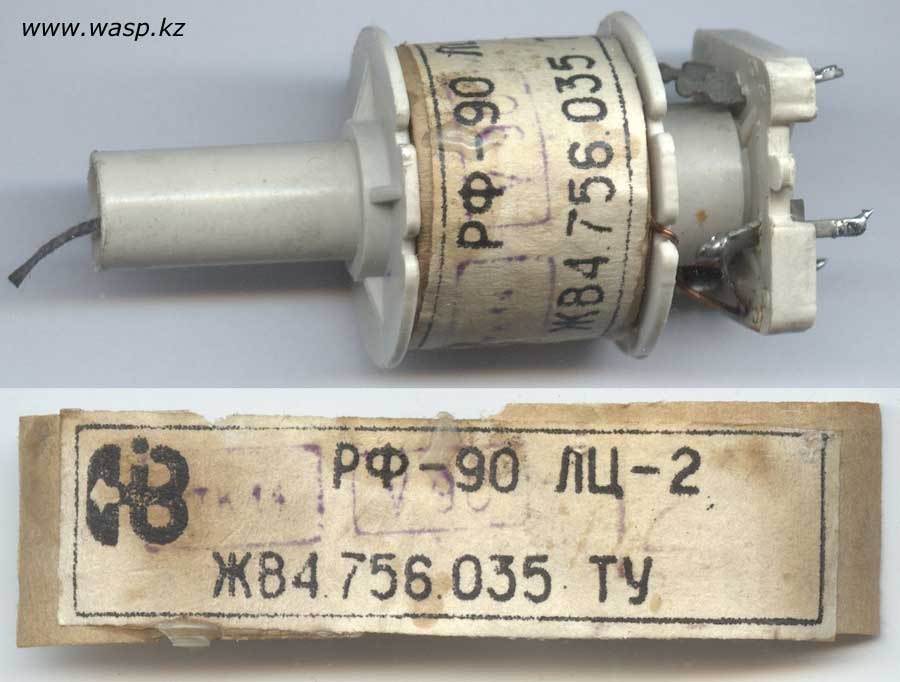

Разомкнуть его нужно. Вот такая катушечка из мусорной корзины регулируется от 0.5 до 1,5 мгн и никогда в насыщение не войдет- там просто ферритовый стерженек.
По картинке с электронами получается что эффект самоускорения эл-нов это следствие более общего правила "будущее не влияет на прошлое", вроде как много экспериментов делали для проверки этого правила.
Про строчники: очень стойкая катушка-лц5 и старые маслобобинки, вот они сто килов спокойно держат, но подойдут ли для таких дел - вопрос.
inkan Пост: 881668 От 04.Mar.2025 (14:52)
старые маслобобинки, вот они сто килов спокойно держат, но подойдут ли для таких дел - вопрос.
Маслобобинки сделаны на железе, поэтому хорошо работают до сотен герц, чуть быстрее они начинают тормозить и в тепло все переводить.
В этом и разница между железом и ферритами.
Виталя Пост: 881590 От 03.Mar.2025 (09:32)
пока 2222 не издох.

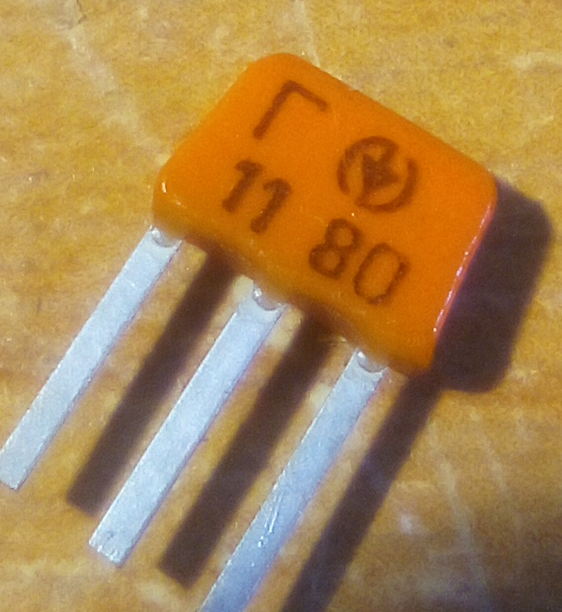

Дохнуть они должны тоже правильно. Если перегрузить кристалл, он деградирует довольно быстро и лавинка пропадает.

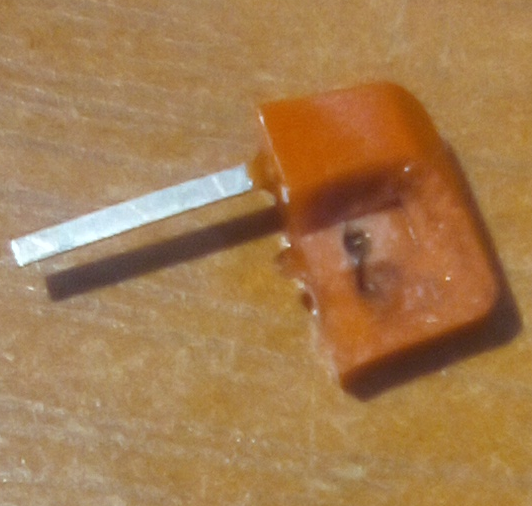

А если перегруз по выводам- там тонкая проволочка с кристалла на эмиттер- испаряется и корпус взрывается красиво.
Естественно, железо в бобинке не может работать больше килогерца - все скушает. Даже трансовое масло нельзя лить туда где важна добротность (катушка качера например). Для высокого напряжения интересно попробовать пьезотрансформатор или что-то типа пьезоферритного преобразователя, все жду когда появятся подобные преобразователи на пром. сегнетомагнетиках. Они, конечно, никогда не появятся. Простите за флуд.
