Первый пост темы: Antek Post: #691952 От:14.09.2020 (17:45) Накопление энергии в окружающем пространстве и возможность её возвращения или передачи на расстояние.
Сделай,как я предложил и повтори эксперимент.Приборы не только могут врать при воздействии Радианта но и умереть навсегда.Кстати сгорает и вся электроника находящаяся вблизи.Поэтому при работе с такой эксклюзивной энергией нужно использовать все максимально "дубовое" с минимально возможным коллиичеством полупроводниковых деталей.Те же светодиолы сгорают намного быстрее даже при работе не на полную мощность.Просто это я уже прошел,но дело твое и приборы твои и это просто предупреждение.
_________________ А вы друзья как не садитесь-все в музыканты не годитесь.

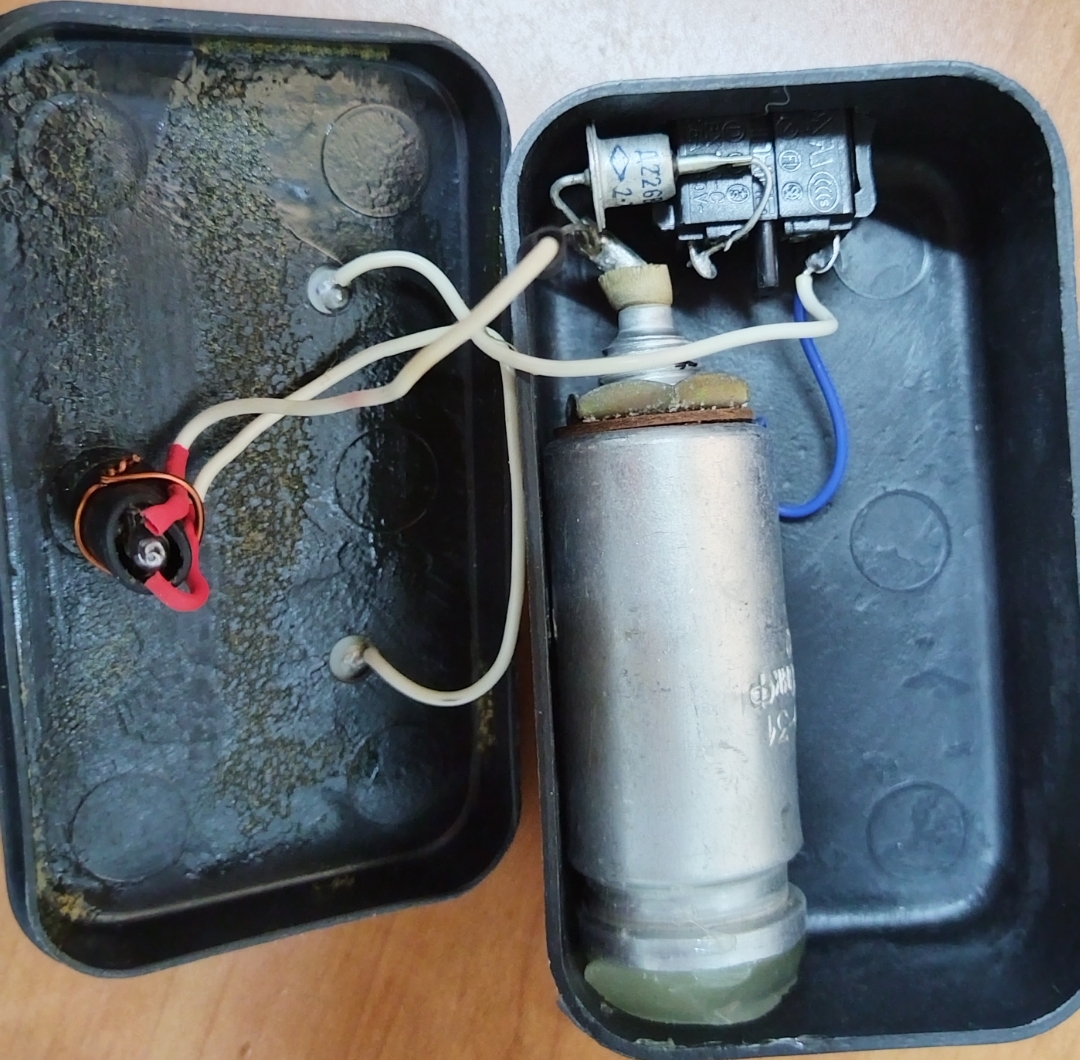

А вот сам тестер высоковольтный, самодельный.
Без батареи питания. Включаю его в сеть 220в на 20сек, чтоб зарядить конденсатор.
И хватает на пол часа работы.
Решил фотку выложить с генераторами, с которыми тесты веду, ну а чего, пусть люди видят чем я занимаюсь. А занимаюсь я фигней разной 😁
Это все мои генераторы вч вн.
Тут есть заводские и самодельные, заводские оставлю, а самодельные буду распаивать кроме одного, есть одна мысль сделать универсальный ген.
Написал я много,но не прошло,видимо инопланетяне вмешались.

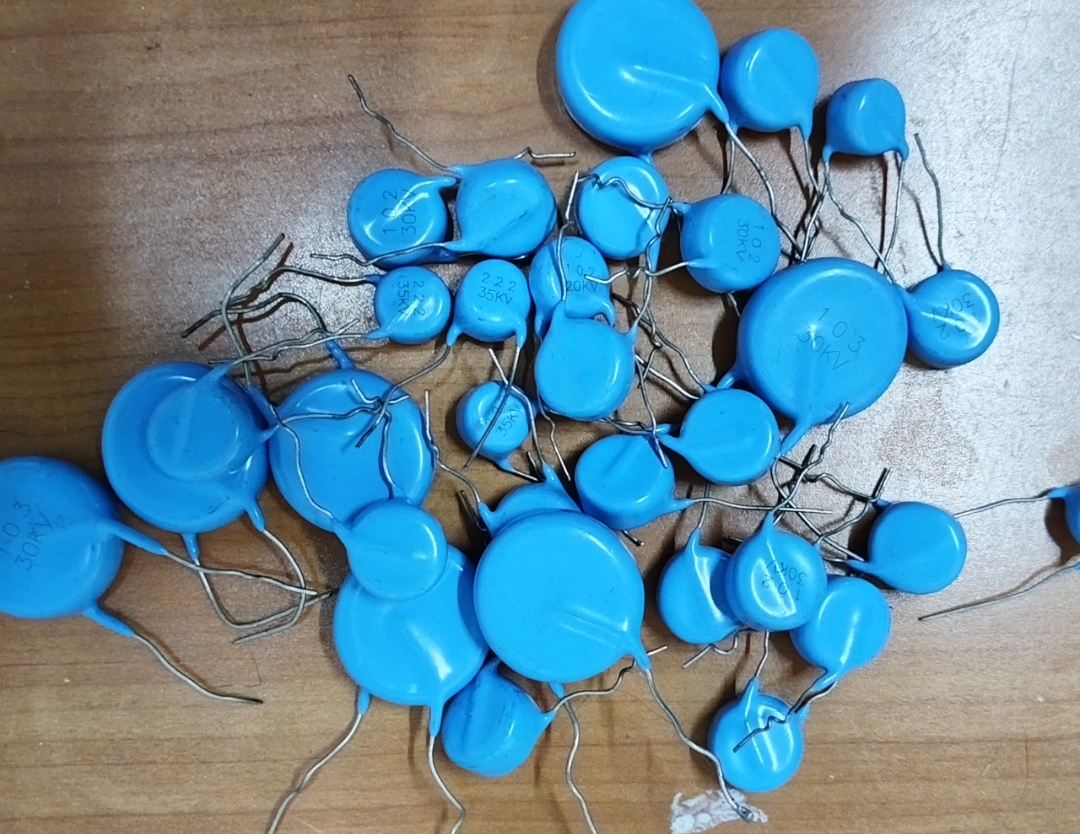

Итак суть.Параметры каждой тетали нужно проверять самостоятельно.У конденсаторов- это допустимое напряжение и ток утечки.Для этого нужно сделать высоковольтный регулируемый блок питания с умножителем на 40 кВ и индикацией тока,например через неонку или стрелочный микроамперметр с ограничителем максимального тока.На каждой детале я пишу параметры емкости и максимально допустимого напряжения.Конденсаторы с утечкой запаиваю или прикручиваю в реальную схему делая ее неработоспособной на время между экспериментами.Т.Капанадзе полностью разбирал конструктив после демонстрации не просто так.Н.Тесла разобрал устройство,которое питало его автомобиль тоже преднамеренно.Как говорится такие люди вызывают огромный интерес у соответствующих контролирующих органов.Еще одно наблюдение- транзисторы ведут себя как "живые".Через 7 лет усиление в среднем уменьшилось в два раза и уменьшилось на 20% в среднем максимально допустимое напряжение.Хотя есть экземпляры с почти неизменившимся усилением и есть "дубовые",усиление которых упало аж до 1-10.
_________________ А вы друзья как не садитесь-все в музыканты не годитесь.
Tog | Post: #901606 - Date: 16.03 (17:23)

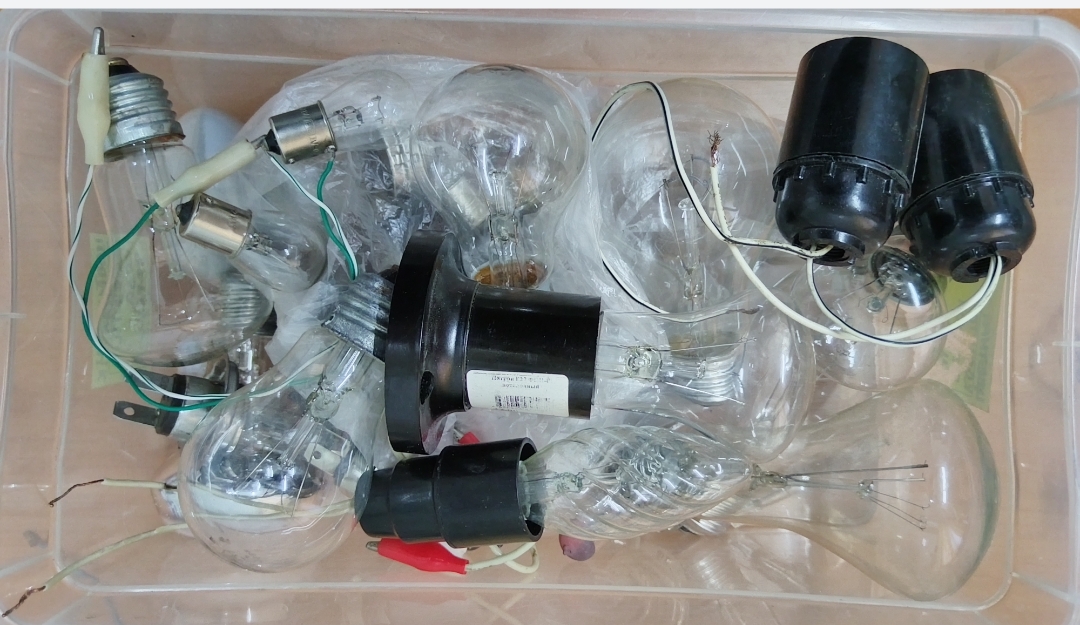

Современные лампы накаливания наполнены инертным газом, который светится при прохождении через него разряда. По снимкам вижу, что у тебя есть высоковольтные диоды и конденсатор К15-4 470 пф 30 кВ, можешь сделать высоковольтную вилку Авраменко, и по экспериментировать с ней. У меня были высоковольтные диоды КЦ106В на 8 кВ, и конденсатор К15-4 4700 пф 12 кВ, я собрал вилку Авраменко, включив для гарантии в каждом плече по два диода последовательно. Подключил на горячий выход ТВСа тонкий провод, через две комнаты там подключил вилку Авраменко, параллельно конденсатору разрядник. После включения на разряднике стали громко щёлкать разряды, и чем меньше разрядный промежуток, тем чаще щёлкали разряды, но я переусердствовал с размером разрядного промежутка, напряжение на конденсаторе превысило его рабочее напряжение, и с громким хлопком порвало 100 граммовый конденсатор, как Тузик грелку! Я бывал когда то в Институте Высоких Напряжений, где проходили практикум по ТВН, там в огромном зале, заставленном различным высоковольтным оборудованием нам демонстрировали высоковольтные разряды между шарообразными электродами, потом разряд на изолятор на воздухе, когда разряд шёл по поверхности изолятора, и изюминка на торте, это разряд на изолятор в масляной ванне. Напряжение разряда плавно повышали, пока разряд не разрушил изолятор, так как электрическая прочность масла была заведомо выше электрической прочности фарфорового изолятора, и он был пробит, грохот был приличный. Делал я однопроводную линию с вилкой Авраменко и изолированным проводом, разрезав его, я просто связал его узлом без гальванического контакта, разряды на разряднике конденсатора продолжались, но частота резко уменьшилась, видимо в зависимости от ёмкости завязанного узла, который представлял собой конденсатор в однопроводной сети.
_________________ Так оставим ненужные споры, я себе уже всё доказал... В.Высоцкий
Недоброжелатели шипят, бубнят, чушь несут, в чем то нас обвиняют.
Сами вообще даже свои слова подтвердить не могут.
Это значит мы на правильном пути, продолжаем, да именно в этом направлении.
Я тут зависимость белой искры обнаружил , все просто .
Это и есть модуляция , уже направленная и осознанная нами. Это не та случайная которую словили. (личка)
Тог,не выворачивай людям мозги,они у них и так вывернутые.
Итак азбука Радианта.
Схема для получения
Высоковольтный блок питания-любой.
Через сопротивление к нему подключается высоковольтный крнденсатор.
Параллельно конденсатору подключается разрядник.
Это классическая схема РЕЛАКСАЦИОННОГО ГЕНЕРАТОРА.Сейчас в гугле ничего не найдёте по такому запросу-вычистили ДЕМОНЫ.А ведь раньше каждый школьник делал такой На тиратроне МТХ-90 и конденсаторе 0,1мкФ,подключенным к его выводам.
Изменением сопротивления и зазора в разряднике добиваемся нужной частоты работы разрядника
ВСЁ,ничего больше не нужно,никаких катушек.Было в этой ветке видео от Техника,где это всё показано.
Какие вы все тормознутые,Изучайте,принимайте схемой из патента Н.Теслы. Может тогда дойдёт,сто это такое.А то проживете со стоном,что ничего такого нет ибо вам такого не рассказали при обучении.
_________________ А вы друзья как не садитесь-все в музыканты не годитесь.
Сделай и увидишь.Или ты не знаешь что такое генератор и для чего он нужен?
БЛИН.Пилу он делает из постоянного напряжения- ИМПУЛЬСЫ.Ты точно тормознутый,любой другой уже бы патент проверил и охренел от увиденного.
_________________ А вы друзья как не садитесь-все в музыканты не годитесь.
Antek Пост:901722 От 19.03.2026 (15:48)
В своей ветке отвечай и цитируй.
Эх, они как дети, если начинаем что то обсуждать интересное и не понятное им, так сразу активируются как по команде "фас"
Даже ветки открыли новые клоны на эту тему, но там как то не очень их чествуют.
Вот и ходят здесь гадить, там то их не слушают.
Я то чего хотел сказать? Забыл.😁
Ладно, вспомню, скажу.
Что то важное хотел ляпнуть😊
Провел я тут несколько экспериментов - искал, чем лучше "выпрямлять" импульсы - одиночным диодом,диодным мостом или диодной ловушкой по Мишину.
Ну, добрался я так до диодной ловушки. Если кто не знает, то схема её очень проста: три диода в прямой последовательности, вокруг центрального диода напаяны 6 диодов в обратной последовательности.
Ну так вот, подал я качерные импульсы на входной диод и схема выдала на пленочный конденсатор 55.7 в. Наилучший результат из рассмотренных мною схем. Но я решил включить диодную ловушку в обратной последовательности. По идее входной диод не пропустил бы обычное электричество и я ожидал 0 на конденсаторе. Но вместо этого конденсатор стал заряжаться отрицательным зарядом до -12 вольт. Т.е. при подаче на диодную ловушку положительных импульсов на выходе получаем отрицательное напряжение.
Эффект устойчиво повторялся, так что это не случайность - проверил на второй диодной ловушке.
